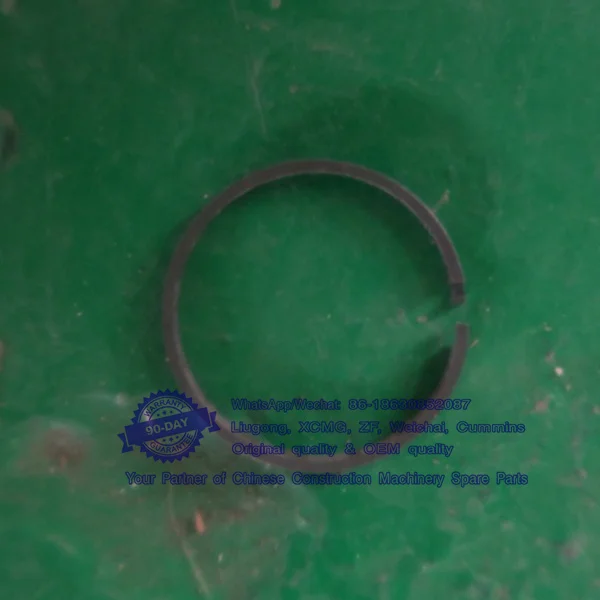

ZF 4WG200 4WG-200 Piston seal ring 0634402025 , WG180 Piston seal ring 0634 402 025
Product Specification:
Part Name: ZF 4WG200 4WG-200 Piston seal ring 0634402025 , WG180 Piston seal ring 0634 402 025
Part Number/OE Number: 0634402025
Application Model: For ZF 4WG200 4WG-200 Advance WG180 SDLG LG958L
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: ZF 4WG200 4WG-200 Piston seal ring 0634402025 , WG180 Piston seal ring 0634 402 025 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Full Range of spare parts for 4WG200 4WG-200 WG180, Whatsapp 86-18630852087
Related Parts:
SHANTUI SL50W Series Wheel Loader Transmission Catalog
014 变速箱箱体部件(杭州前进)
FIG.11 GEARBOX CASE PART(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB894.1 90 轴用弹性挡圈-A型 Circlip for shaft 2
2 GB276 6210N 外圈有止动槽的深沟球轴承6210N Ball bearing 2
3 503056A 转向泵驱动齿轮 Drive gear 1
4 403055X7B 转向油泵驱动轴 Drive shaft 1
5 GB1096 14 ×9 ×36 普通平键14×9 ×36 Flat key 1
6 GB276 6012 深沟球轴承 6012 Ball bearing 1
7 403057 轴承套 Bearing holder 1
8 403021 密封垫片 Gasket seal 1
9 403005A 箱体 Case 1
10 GB825 M20 吊环螺钉M20 Eye screw 2
11 403024-27 透气帽 Aeration cap 1
12 403028 圆锥堵塞 Cone plug 1
13 403223 螺塞 Plug screw 1
15 503610A 轴齿轮 Shaft gear 1
16 GB276 6211 深沟球轴承 6211 Ball bearing 1
17 403601-608X2 齿轮泵 Gear pump 1
18 402106 垫圈 Washer 2
19 402111 变速箱接头 Gearbox joint 4
20 GB119.1 10m6×30 圆柱销10m6 ×30 Column pin 1
21 GB93 10 弹簧垫圈10 Washer 78
22 GB5783 M10 ×25 六角头螺栓M10×25 Bolt 14
23 403400A 油底壳总成 Oil sump tank 1
24 403022 圆柱销 Column pin 1
25 ZL50-03-JYS 检油塞ZG1/4 Plug 1
26 GB5783 M18 ×40 六角法兰面螺栓M18×40 Bolt 8
27 403032-34 连接座 Connect seat 2
28 GB5782 M10 ×75 螺栓M10 ×75 Bolt 4
29 GB5782 AM10 ×70 螺栓AM10 ×70 Bolt 12
30 503700-001 变速操纵阀 Gearshift control valve 1
31 ZL50C 301 003 密封垫 Gasket 1
32 402007-14 变速油泵进油管 Sucker 1
33 403001 密封垫 Gasket 1
34 GB93 10 弹簧垫圈10 Washer 2
35 GB5783 M10 ×30 六角头螺栓M10×30 Bolt 38
36 403002 端盖 End cover 1
015 变速箱一轴总成(杭州前进)
FIG.12 GEARBOX ONE SHAFT ASSY.(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 403101 旋转油封 Rotary oil seal 1
2 GB276 6016 深沟球轴承 6016 Ball bearing 1
3 403103 输入二级齿轮 Input second gear 1
4 403102 旋转油封 Rotary oil seal 1
5 GB301 51111 推力球轴承 51111 Ball bearing 1
6 403104 输入一级齿轮 Input first gear 1
7 GB276 6311 深沟球轴承 6311 Ball bearing 1
8 403105 调整垫 Adjust shim 1组
016 变速箱二轴及行星排部件(杭州前进)
FIG.13 GEARBOX TWO SHAFT AND PLANET LINE PART
(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB276 6211 深沟球轴承 6211 Ball bearing 1
2 ZL50C 202 002 大超越离合器 Overrun clutch 1
3 403211 隔离环 Spacer ring 1
4 GB276 6210 深沟球轴承 6210 Ball bearing 1
5 403212 调整圈 Regulating ring 1
6 GB276 6010 深沟球轴承 6010 Ball bearing 1
7 403221 倒档行星轴 Reverse gear planet shaft 4
8 403217 垫圈 Washer 15
9 403219 隔离套 Distance sleeve 16
10 403218 行星轮 Planet wheel 8
11 GB309 Φ4 ×35 滚针Ф4×35 Roller pin 176
12 403213 倒挡行星架 Reverse gear planet frame 1
13 GB5783 M8 × 14 螺栓M8× 14 Bolt 4
14 GB93 8 弹簧垫圈 8 Washer 4
15 403215X1 止动垫圈 Lockwasher 4
16 403216 倒档内齿圈 Reverse gear internal-geared 1
17 403227X1 一档行星轴 One gear planet shaft 4
18 403223X1 一档行星架 One gear planet frame 1
19 403220 卡圈 Collar 1
20 403226 太阳轮 Sun wheel 1
21 GB305 6210N 外圈有止动槽的深沟球轴承 6210N Ball bearing 1
22 GB894.1 90 挡圈90 Stop collar 1
23 403224X1 止动盘 Arresting disc 1
24 403225X1 直接当连接盘 Connect disc 1
25 GB93 10 弹簧垫圈10 Washer 17
26 GB5786 M10 ×1.25×30 螺栓M10 × 1.25 ×30 Bolt 4
27 403018A 倒挡活塞体 Piston body 1
28 403006A 外密封环 Outer ring seal 2
29 403020A 内密封环 Inner ring seal 1
30 503012-013 倒挡一档主动片总成 Active piece assembly 9
31 403011 倒挡一档从动片 Slave piece 9
32 403222 一档内齿圈 One gear internal-geared 1
33 403014-015 摩擦片隔离架总成 Friction disk isolate frame Assembly 1
34 403017 弹簧 Spring 15
35 403016 弹簧销轴 Spring pin 15
36 403010A 内密封环 Inner ring seal 1
37 403008A 一档活塞体 One gear piston body 1
38 403023 固定板 Mounted plate 1
39 403004 一挡有缸体 One gear cylinder body 1
40 GB3452.1 20 ×2.4 O形圈20 ×2.4 “O ” ring 1
41 GB93 14 弹簧垫圈14 Washer 8
42 GB5783 M14 ×40 螺栓M14 ×40 Bolt 8
43 403003A 中盖 Middle cover 1
017 变速箱二轴总成(杭州前进)
FIG.14 GEARBOX TWO SHAFT ASSY.(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB6171 M10 × 1 螺母M10× 1 Nut 20
2 GB895 10 垫圈10 Washer 20
3 403203 中间输入轴 Middle input shaft 1
4 GB276 6211 深沟球轴承 6211 Ball bearing 1
5 403210 隔离套 Distance sleeve 1
6 403205A 滚柱左挡圈 Left collar 1
7 403209 内环凸轮 Internal ring jaw 1
8 403204A 弹簧 Spring 40
9 403202A 弹簧座 Spring seat 40
10 403207A 滚柱 Roller 20
11 403206 滚柱右挡圈 Right collar 1
12 GB893.1 80 孔用弹性挡圈80 Circlip for hole 1
13 403208A 外环齿轮 External ring gear 1
14 GB276 6210 深沟球轴承 6210 Ball bearing 1
15 403201 螺栓 Bolt 20
018 变速箱三轴总成(杭州前进)
FIG.15 GEARBOX THREE SHAFT ASSY.(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB276 6022 深沟球轴承 6022 Ball bearing 1
2 403501 直接挡受压盘 Pressure disc 1
3 403502 直接档轴 Direct high shaft 1
4 403509 Ⅱ档齿圈 Gear ring 1
5 403507 直接档从动片 Direct high slave piece 1
6 503505-506 直接档主动片 Direct high active piece 2
7 GB276 6204 深沟球轴承 6204 Ball bearing 1
8 GB894.1 65 轴用弹性挡圈 65 Circlip for shaft 1
9 403513 盘型弹簧 Saucer spring 1
10 403508-510A 直接档活塞总成 Direct high plunger assembly 1
11 403101 旋转油封 Rotary oil seal 1
12 403516 销 Pin 3
13 403512A 直接档油缸体 Direct high oil cylinder body 1
14 GB5785 M12 × 1.25 × 100 螺栓M12 × 1.25 × 100 Bolt 12
15 403517 锁片 Locking plate 6
16 GB93 12 弹簧垫圈12 Washer 12
17 403504 圆柱销 Column pin 6
18 GB5783 M8 ×20 螺栓M8×20 Bolt 12
19 GB93 8 弹簧垫圈8 Washer 12
20 403511 中间轴输出齿轮 Middle shaft output gear 1
21 GB276 6311 深沟球轴承 6311 Ball bearing 1
22 403102 旋转油封 Rotary oil seal 1
23 403105 调整垫 Adjust shim 1组
019 变速箱四轴总成(杭州前进)
FIG.16 GEARBOX FOUR SHAFT ASSY.(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB5782 M12 ×40 螺栓M12 ×40 Bolt 4
2 403302X7 锁片 Locking plate 2
3 403303X7 压板 Press plate 2
4 403301X9C 法兰 Flange 1
5 403315 O型圈 “O ” ring 2
6 403316 油封座 Oil seal seat 2
7 GB13871.1 骨架油封 Frame oil seal 4
FB70 ×95 × 12 FB70 ×95 × 12
8 GB893.1 130 孔用挡圈130 Circlip for hole 2
9 GB3452.1 125 ×2.65 O型圈125 ×2.65 “O ” ring 4
10 GB893.1 130 孔用弹性挡圈-A型130 Circlip for hole 2
11 GB276 6312 深沟球轴承 6312 Ball bearing 3
12 403310X3 滑套 Slide bushing 1
13 403311 输出齿轮 Output gear 1
14 403309 ×7 输出轴 Output shaft 1
15 403305A 隔套 Distance sleeve 1
16 409109 ×9C 法兰 Flange 1
020 变速箱齿轮泵(杭州前进)
FIG.17 GEARBOX GEAR PUMP(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB893.1 65 挡圈 65 Collar 1
2 403604 挡环 Baffle ring 1
3 JB2600 45 ×62 × 12 骨架油封45×62 × 12 Frame oil seal 1
4 GB6170 M12 螺母 M12 Nut 4
5 GB93 12 弹簧垫圈 12 Washer 4
6 GB897 AM12 ×35 双头螺柱AM12X35 Double-screw bolt 4
7 403601 泵体 Pump block 1
8 402106 垫圈 Washer 1
9 402111 变速箱接头 Gearbox joint 1
10 403611 轴 Shaft 1
11 403611 隔离套 Distance sleeve 2
12 GB309 4 ×30 滚针 4 ×30 Roller pin 18
13 403602 小齿轮 Pinion 1
14 403609 密封垫 Gasket 1
15 403608 泵盖 Pump cover 1
16 403606 密封垫 Gasket 1
17 GB5782 M10 ×75 螺栓 M10X75 Bolt 1
18 GB5782 M10 ×50 螺栓 M10 ×50 Bolt 6
19 GB93 10 弹簧垫圈10 Washer 8
20 GB119.1 AM10 ×30 销 A10 ×30 Pin 2
21 403605 大齿轮 Bull gear 1
021 变速箱油底壳(杭州前进)
FIG.18 GEARBOX OIL SUMP TANK(HANGZHOU ADVANCE)
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 403406 密封垫 Gasket 2
2 403403-404 滤网支架 Filter screen bracket 1
3 403408 永久磁铁 Permanent magnet 2
4 403405 垫板 Backing plate 2
5 GB93 6 弹簧垫圈6 Washer 4
6 GB5783 M6 ×25 螺栓M6×25 Bolt 4
7 403401-402-014 油底壳体 Oil sump tank body 1
8 Q21-15A-02 放油螺塞M22 × 1.5 Drain plug 1
022 变速箱总成1(370801)
FIG.19 GEARBOX ASSEMBLY 1
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 GB276 6210NR 轴承6210NR Bearing 1
2 BD15-00011A 转向油泵轴齿轮 Gear 1
BD15-00012B 转向油泵轴齿轮 Gear 1
3 GB276 6211 轴承6211 Bearing 1
4 BD15-00013A 轴承座 Bearing base 1
5 BD15-00010 密封垫 Gasket 1
6 BD15-00005A 箱体 Housing 1
7 04530-12035 吊环螺钉M20 Screw 2
8 BD15-07000 呼吸器总成 Breather assembly 1
9 YB315Z5-15 螺塞 Plug 1
10 BD15-00017 圆柱堵塞 Pin 1
11 YB315Z5-14S 管接头 Pipe connector 4
12 YB315Z5-09 组合垫圈 Combined washer 4
13 BD15-11000 变速泵 Transmission pump 1
14 01602-11030 垫圈10 Washer 61
15 01010-81055 螺栓M10 ×55 Bolt 6
16 01010-81070 螺栓M10 ×70 Bolt 20
17 BD15-00007 密封垫 Gasket 1
18 BD15-00018 密封垫 Gasket 1
19 BD15-09000 变速操纵阀 Transmission control valve 1
20 BD15-00019 圆柱销 Pin 1
21 01010-81840 螺栓M18 ×40 Bolt 8
22 01602-11854 垫圈18 Washer 8
23 BD15-10000 支座 Support 2
24 04418-03060 铆钉 Rivet 4
25 BD15-00025A 铭牌 Nameplate 1
26 1305C-010 检油塞R1/4 Oil Plug 1
27 BD15-06004 密封垫 Gasket 2
28 BD15-06100 滤网组件 Filter module 1
29 BD15-06200 外壳组件 Crust module 1
30 01010-81030 螺栓M10 ×30 Bolt 40
31 GB276 6012 轴承6012 Bearing 1
32 BD15-00006A 轴齿轮 Shaft gear 1
33 GB276 6210NR 轴承6210NR Bearing 1
023 变速箱总成2(370801)
FIG.20 GEARBOX ASSEMBLY 2
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 BD15-01003 旋转油封 Seal 1
2 GB276 6016 轴承6016 Bearing 1
3 BD15-01001A 输入一级齿轮 Gear 1
4 GB301 51111 单向推力球轴承51111 Bearing 1
5 BD15-01004 旋转油封 Seal 1
6 BD15-01002A 输入二级齿轮 Gear 1
7 BD15-01005 调整垫(选配) Adjusting gasket(optional) 1
BD15-01006 调整垫(选配) Adjusting gasket (optional) 1
BD15-01007 调整垫(选配) Adjusting gasket (optional) 1
8 GB276 6311 轴承 6311 Bearing 1
9 BD15-05011 一档密封环 Seal 1
10 BD15-05001 外密封环 Seal 2
11 BD15-05008 一档活塞体 Piston 1
12 BD15-05013 一档油缸体 Cylinder body 1
13 07000-72016 O形圈16 ×2.4 O-ring 1
14 BD15-05010 中盖 Cover 1
15 01010-81440 螺栓M14 ×40 Bolt 8
16 01602-11442 垫圈14 Washer 8
17 BD15-05007 倒档一档从动片 Passive disc 8
18 BD15-05200 倒档一档主动片 Driving disc 8
19 BD15-05012 一档内齿圈 Ring gear 1
20 BD15-05006 摩擦片隔离架 Bracket 1
21 BD15-05005 弹簧销轴 Pin roll 15
22 04065-09030 孔用挡圈90 Circlip 1
23 BD15-05003 倒档密封环 Seal ring 1
24 BD15-05002 倒档活塞体 Piston 1
25 BD15-05014 固定板 Plate 1
26 BD15-05015 固定销 Pin 8
27 BD15-05004 弹簧 Spring 15
28 BD15-05306 止动盘 Stop pan 1
29 BD15-05307 直接挡连接盘 Connect pan 1
30 GB276 6210N 轴承6210N Bearing 1
31 BD15-05105 行星轮 Planet 8
32 BD15-05102 垫圈 Washer 16
33 BD15-08104 隔离套 Sleeve 16
34 BD15-05305 一档行星轴 Shaft 4
35 GB309 4 ×35 滚针4×35 Needle 176
36 BD15-05303 一档行星架 Planetary carrier 1
37 BD15-05301 太阳轮 Sun gear 1
38 BD15-05304 挡圈 Snap ring 1
39 BD15-05302 倒档内齿圈 Ring gear 1
40 BD15-05101 倒档行星架 Planetary carrier 1
41 BD15-05103 倒档行星轴 Planetary Shaft 4
42 GB276 6010 轴承6010 Bearing 1
43 BD15-05106 止垫推圈 Shims 4
44 01602-11236 垫圈12 Washer 4
45 GB5785 M12 × 1.25 ×30 螺栓 M12 × 1.25 ×30 Bolt 4
46 BD15-00001 调整垫(选配) Adjusting gasket(optional) 1组
47 BD15-02000 离合器总成 Clutch assembly 1
48 BD15-00002/3/4 调整垫(选配) Adjusting gasket (optional) 1
024 变速箱总成3（370801） FIG.21 GEARBOX ASSEMBLY 3
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 01016-81030 螺栓M10 ×30 Bolt 8
2 01602-11030 垫圈10 Washer 8
3 BD15-00009 端盖 Cover 1
4 07042-00211 螺塞 Plug screw 1
5 07000-72020 O形圈20 ×2.4 O-ring 1
6 BD15-00008 密封垫 Gasket 1
7 BD15-00014/15/16 调整垫(选配) Adjusting gasket(optional) 1
8 GB5785 M12 × 1.25 × 100 螺栓 M12 × 1.25 × 100 Bolt 12
9 GB276 6411 轴承6411 Bearing 1
10 04020-01030 销 Pin 2
11 BD15-01004 旋转油封 Seal 1
12 BD15-03004 锁片 Lock shim 6
13 BD15-03008 直接档油缸体 Cylinder body 1
14 BD15-03009A 中间轴输出齿轮 Mid-shaft output gear 1
15 BD15-03006 直接档活塞 Piston 1
16 BD15-01003 旋转油封70×78 ×5 Seal 1
17 BD15-03005 盘型弹簧 Spring 1
18 04064-06525 挡圈65 Circlip 1
19 BD15-03011 Ⅱ档内齿圈 Ring gear 1
20 01602-11030 垫圈10 Washer 14
21 01010-81020 螺栓M10 ×20 Bolt 12
22 BD15-03100 直接档主动片 Driving disc 2
23 GB276 6204 轴承6204 Bearing 1
24 BD15-03003 Ⅱ档从动片 Passive disc 1
25 BD15-03010 圆柱销 Pin 1
26 BD15-03002 直接档受压盘 Pressing pan 1
27 GB276 6022 轴承6022 Bearing 1
28 BD15-03007 密封环 Seal 1
29 BD15-03001 直接档轴 Shaft 1
30 GB5785 M12 × 1.5 ×30 螺栓 M12 × 1.5 ×30 Bolt 8
31 01602-11236 垫圈12 Washer 8
32 BD15-12000 制动器总成 Brake assembly 1
33 01010-81035 螺栓M10 ×35 Nut 2
34 BD15-00024 制动器连杆 Brake joint 1
35 01580-01008 螺母M10 Nut 2
36 BD15-04009 前输出法兰 Flange 1
37 BD15-04001 锁紧螺母 Lock nut 2
38 BD15-04010 压板 Press plate 1
39 BD15-04008 防护罩 Security cover 1
40 BD15-04003 油封座 Seal base 2
41 07000-05120 O形圈130 ×5.7 O-ring 4
42 GB893.1 130 ×3 孔用挡圈130×3 Circlip 2
43 07012-00070 骨架油封70×95 × 12 Seal 4
44 GB276 6312 轴承6312 Bearing 2
45 BD15-04007 轴套 Shaft sleeve 1
46 BD15-04004 输出轴 Output shaft 1
47 GB3452.3 42.5 ×5.3 O形圈42.5 ×5.3 O-ring 1
48 BD15-04006A 输出齿轮 Output gear 1
49 BD15-04005 隔套 Separate cover 1
50 GB276 6410 轴承6410 Bearing 1
51 BD15-04002 后输出法兰 Flange 1
025 4WG180变速箱箱体部件
FIG.22 FIG.5 GEARBOX CASE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 301 225 箱体 Case 1
030 0636 302 027 螺塞 M30×1.5 Plug Screw 1
032 0634 304 275 O型圈27×2 O-ring 1
040 0730 365 867H 铭牌 Name Plate 1
050 0631 311 009 铆钉3×5 Rivet 4
060 0636 305 007 螺塞AM14×1.5 Plug Screw 1
070 0634 306 522 O形圈11×2 O-ring 1
080 4644 301 007 盖板 Cover Plate 1
090 4644 301 192 盖板 Cover Plate 1
100 0636 015 278 六角头螺塞M8×16 Bolt 2
110 0630 001 012 垫圈8.4 Washer 2
120 4466 351 081 密封罩 Seal Cover 2
130 4644 301 088 密封盖 Seal Cover 2
140 0634 801 098 紫铜垫圈A30×36 Copper Washer 1
150 0636 305 023 螺塞AM30×1.5 Plug Screw 1
320 0634 801 250 垫圈A38×44 Washer 1
330 0636 305 026H 螺塞CM38×1.5 Plug Screw 1
410 0637 510 206 螺塞AM30×1.5 Plug Screw 2
414 0634 304 275 O形圈27×2 O-ring 2
530 0750 131 027 通气冒 Aeration Cap 1
780 0636 304 020 吊环M20 Ring 2
026 4WG180变速箱输出部件
FIG.23 GEARBOX OUTPUT PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 303 216 输出轴 Output Shaft 1
020 4644 303 226 输出齿轮 Output Gear 1
030 0635 416 285 滚柱轴承NJ213EC3 Cylinder Bearing 1
034 1204 308 062 调整垫片 Adjusting Shim 1
040 4620 303 247 压板 Press Plate 2
050 0636 015 127 螺栓M10×30 Bolt 4
060 1269 302 164 螺栓锁片 Bolt Locking Plate 2
070 0750 111 116 轴用密封圈 Shaft Gasket 2
080 0750 116 134 球轴承6311C3 Ball Bearing 1
090 0630 502 048 孔用挡圈120×4 Hole Collar 3
100 0769 120 338 调整垫片 Adjusting Shim 1
110 0730 062 296 轴套 Axile Bush 1
140 4644 303 389 输出法兰AD=150 Output Flange 1
190 0636 021 150 螺栓M12×1.5×40 Bolt 8
192 0637 106 095 螺母M12×1.5 Nut 8
027 4WG180变速箱操纵部件
FIG.24 GEARBOX CONTROL PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4642 306 050 下隔板 Lower Partition 1
020 4644 306 464 密封垫 Sealing Plate 1
024 4644 306 466 密封垫 Sealing Plate 1
030 4642 306 149 输油板 Oil-line Plate 1
050 4642 306 089 节流嘴 Throttle Nozzle 1
055 4642 306 167 节流嘴 Throttle Nozzle 1
060 0635 460 027 钢球 Steel Ball 2
070 0732 041 226 弹簧 Spring 2
080 0636 101 031 螺栓M8×30 Bolt 3
100 0636 101 035 内六角螺钉M8×45 Bolt 3
120 0636 101 032 内六角螺钉M8×35 Bolt 6
140 4642 306 163 上隔板 Upper Partition 1
150 4642 306 318 密封垫 Sealing Plate 1
154 4642 306 320 密封垫 Sealing Plate 1
160 0636 101 035 内六角螺钉M8×45 Bolt 10
180 0636 101 124 内六角螺钉M8×75 Bolt 6
260 0636 304 019 螺塞M10×1 Plug Screw 1
270 0634 801 152 紫铜垫圈A10×13.5 Red Copper Washer 1
280 0631 610 025 紧定螺钉M10×10 Screw 1
290 0634 801 152 紫铜垫圈A10×13.5 Red Copper Washer 1
350 0636 304 019 螺塞M10×1 Plug Screw 1
360 0634 801 152 紫铜垫圈A10×13.5 Red Copper Washer 1
028 4WG180变速箱惰轮部件 FIG.25 GEARBOX IDLER PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 308 618 惰轮轴 Idler Shaft 1
020 0634 313 529 O形圈57×3 O-ring 1
090 4644 308 560 惰轮 Idler 1
100 0636 104 146 螺栓M12×100 Bolt 1
110 0750 118 216 滚柱轴承 Cylinder Bearing 1
114 4644 330 229 垫圈 Washer 1
170 0630 362 824 闷盖 Cover 1
029 4WG180变速箱停车制动部件 FIG.26 GEARBOX PARK BRAKE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 0501 003 822 制动组件 Brake Module 1
100 4644 309 002 制动鼓轮 Brake Strake 1
110 4644 309 808 停车制动器法兰 Detent Flange 1
120 0636 021 151 螺栓M14×1.5×45 Bolt 8
125 0637 106 098 六角头螺母M14×1.5 Nut 8
140 0636 015 166 螺栓M10×25 Bolt 8
150 0630 001 014 垫圈10.5 Washer 8
160 4644 309 008 定位板 Locating Plate 1
230 4644 309 066 垫圈 Washer 1
240 0730 107 676 垫圈 Washer 1
244 0630 101 014 垫圈10.5 Washer 2
248 0636 010 159 螺栓M10×40 Washer 1
250 0636 015 115 螺栓M10×22 Washer 1
254 0630 503 016 止动环 Stop Ring 1
260 0634 306 017 O形圈17.3×2.4 O-ring 1
270 0634 306 024 O形圈25.3×2.4 O-ring 1
030 4WG180变速箱压力阀部件
FIG.27 GEARBOX PRESSURE VALVE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
710 0635 460 029 钢球20mm Steel Ball 1
720 0732 041 352 压力弹簧2.5×16.95×57.2 Pressure Spring 1
730 4644 320 042 阀套 Vavle Poacket 1
740 4644 320 034 阀芯 Spool 1
750 0732 042 251 压力弹簧2.8×16.84×87.1 Pressure Spring 1
760 0630 001 017 垫圈14×28 Washer 1
031 4WG180变速箱吸油管部件
FIG.28 GEARBOX OIL SUCTION PIPE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 221 877H 吸油管组件 Oil Suction Pipe 1
020 4644 221 821 吸油滤组件 Oil Suction Pipe 1
030 4644 321 244 纸垫 Paper Washer 2
050 0636 010 089 螺栓M8×50 Bolt 4
070 0634 801 050 紫铜垫圈 Copper Washer 20
080 0501 204 425 软管 Tube 1
100 0501 204 674 软管 Tube 1
110 0501 204 425 软管 Tube 1
120 0501 204 422 软管 Tube 1
130 0501 204 427 软管 Tube 1
140 0501 204 427 软管 Tube 1
170 0637 842 509 管接头 Pipe Junction 4
250 0737 835 153 空心螺栓 Hollowness Bolt 8
320 4642 331 216 纸垫 Paper Washer 1
614 0636 101 031 螺栓 Bolt 2
032 4WG180变速箱传感器部件
FIG.29 GEARBOX SENSOR PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
140 0634 801 155 垫圈A18×24 Washer 3
300 0636 302 004 螺塞M18×1.5 Plug Screw 3
033 4WG180变速箱发动机连接部件
FIG.30 GEARBOX ENGINE CONNECT PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 330 839 连接外壳 Connection Shell 1
030 0636 010 460 螺栓M10×50 Bolt 14
040 0631 329 163 弹性圆柱销10×28 Elastic Pin 2
044 0631 329 069 弹性圆柱销6×30 Elastic Pin 2
050 4644 330 999 盖 Cover 1
056 0636 015 032 螺栓M6×10 Bolt 4
070 4644 230 239 膜片 Diaphragm 3
080 0636 016 815 螺栓M12×16 Bolt 4
085 0636 016 814 螺栓M12×30 Bolt 12
090 4644 330 228 隔圈 Space Ring 1
094 0630 101 015 垫圈13×20 Washer 4
400 4644 330 998 飞轮过渡盘 Flywheel Transition Plate 1
518 0769 120 527 垫片 Washer 1
888 41660 34800 变矩器 Torque Convert 1
034 4WG180变速箱加油管部件
FIG.31 GEARBOX OIL FILLING PIPE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4642 231 914 加油管组件 Oil Filling Pipe 1
030 4642 331 216 纸垫 Paper Washer 3
040 0636 015 077 螺栓M8×20 Bolt 2
060 4644 231 100 油标尺组件 Oil Scale Ruler 1
080 4642 331 056 挡板 Back Plate 1
130 4644 301 016 盖板 Cover 1
150 0636 015 289 螺栓 Bolt 2
160 0636 305 016 螺塞AM22×1.5 Plug Screw 1
170 0634 801 074 垫圈A22×27 Washer 1
035 4WG180变速箱滤油器部件
FIG.32 FIG.15 Gearbox Oil-filter Part
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 0750 131 053 旋装滤油器 Revolution Oil Filter 1
036 4WG180变速箱KV+K1离合器部件 FIG.33 KV+K1 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
012 4644 351 076 轴 Shaft 1
040 0634 313 536 O型圈 O-ring 1
050 0734 401 106 搭扣密封环 Ring Seal 3
060 0636 610 014 螺柱M8×18 Bolt 3
070 0637 006 018 螺母M8 Nut 3
080 0769 120 468 调整垫片 Adjusting Shim 1
084 0730 150 759 承磨垫 Wear Washer 1
090 4644 303 529 止动垫片 Stop Washer 1
100 4644 308 622 齿轮 Gear 1
110 4644 308 265 止动垫圈 Stop Ring 2
114 0730 150 773 承磨垫 Wear Washer 1
134 0750 119 100 滚子组35.2×55.2×37 Roller Module 1
138 4644 308 266 垫圈 Washer 1
140 4644 308 071 承压板 Bearing Plate 2
150 4644 351 070 活塞 Plunger 2
160 0750 112 139 异形密封环 Ring Seal 2
170 4644 351 094 止动片 Stop Plate 1
174 4642 308 555 止动片 Stop Plate 1
200 0750 112 140 异形密封环 Ring Seal 2
220 0732 041 183 压力弹簧 Pressure Spring 2
230 4642 308 083 导向环 Rider Ring 4
240 0630 531 346 挡圈 Retainer Ring 2
250 4642 308 084 导向环 Rider Ring 2
260 0635 303 203 滚针轴承F3526 Multi-roll Bearing 1
270 0730 513 610 弹性挡圈 Snap Ring 1
280 0635 303 205 滚针轴承F4026 Needle Bearing 1
290 0730 513 611 弹性挡圈 Snap Ring 1
300 0769 124 126 弹性挡圈 Snap Ring 2
310 0730 150 779 承磨垫 Wear Washer 1
320 4644 351 012 齿轮 Gear 1
324 0630 502 037 孔用挡圈75×2.5 Hole Collar 2
330 0769 120 556 调整垫片 Adjusting Shim 1
340 0735 358 132 滚柱轴承45×75×28 Cylinder Bearing 1
350 0501 308 830 挡圈 Collar 2
360 0750 116 100 球轴承6009MAC3 Ball Bearing 1
390 4644 251 042 离合器外壳 Clutch Housing 1
037 4WG180变速箱KV+K1离合器部件 FIG.33 KV+K1 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
420 0501 309 330 外摩擦片 Outside Friction Disk 12
432 4644 308 329 内摩擦片 Inner Friction Disk 9
434 4644 308 330 内摩擦片 Inner Friction Disk 1
436 0769 129 022 内摩擦片 Inner Friction Disk 1
440 0501 309 330 外摩擦片 Outside Friction Disk 8
450 4644 308 329 内摩擦片 Inner Friction Disk 4
452 4644 308 330 内摩擦片 Inner Friction Disk 2
454 0769 129 022 内摩擦片 Inner Friction Disk 1
038 4WG180变速箱KR+K2离合器部件 FIG.34 KR+K2 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
012 4644 352 062 轴 Shaft 1
040 0634 313 536 O型圈 “O ” Ring 1
050 0734 401 106 搭扣密封环 Hasp Seal Ring 3
060 0636 610 014 螺柱M8×18 Double-screw Bolt 3
070 0637 006 018 螺母M8 Nut 3
080 0769 120 468 调整垫片 Adjust Washer 1
084 0730 150 759 承磨垫 Wear Pad 1
090 4644 303 529 止动垫片 Locking Gasket 1
100 4644 308 622 齿轮 Gear 1
110 4644 308 265 止动垫圈 Locking Washer 2
114 0730 150 773 承磨垫 Wear Pad 1
130 0750 119 100 滚子组35.2×55.2×37 Roller Group 1
138 4644 308 266 垫圈 Washer 1
140 4644 308 071 承压板 Bearing Plate 2
150 4644 351 070 活塞 Plunger 2
160 0750 112 139 异形密封环 Sketch Seal Ring 2
170 4644 351 094 止动片 Stop Plate 1
174 4642 308 555 止动片 Stop Plate 1
200 0750 112 140 异形密封环 Sketch Seal Ring 2
220 0732 041 183 压力弹簧 Pressure Spring 2
230 4642 308 083 导向环 Guide Ring 4
240 0630 531 346 挡圈 Circlip 2
250 4642 308 084 导向环 Guide Ring 2
260 0635 303 203 滚针轴承F3526 Needle Bearing 1
270 0730 513 610 弹性挡圈 Collar 1
280 0635 303 205 滚针轴承F4026 Needle Bearing 1
290 0730 513 611 弹性挡圈 Collar 1
300 0769 124 126 弹性挡圈 Collar 2
310 0730 150 779 承磨垫 Wear Pad 1
320 4644 252 016 齿轮 Gear 1
360 0750 115 211 滚柱轴承K45×75×32.2/24.4 Pin Rollar Bearing 1
039 4WG180变速箱KR+K2离合器部件 FIG.34 KR+K2 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
370 0501 308 830 挡圈 Circlip 3
390 4644 252 087 离合器外壳 Clutch Shell 1
420 0501 309 330 外摩擦片 Outside Friction Disk 12
432 4644 308 329 内摩擦片 Inside Friction Disk 9
434 4644 308 330 内摩擦片 Inside Friction Disk 1
436 0769 129 022 内摩擦片 Inside Friction Disk 1
440 0501 309 330 外摩擦片 Outside Friction Disk 8
450 4644 308 329 内摩擦片 Inside Friction Disk 4
452 4644 308 330 内摩擦片 Inside Friction Disk 2
456 0769 129 022 内摩擦片 Inside Friction Disk 1
370 0501 308 830 挡圈 Circlip 3
390 4644 252 087 离合器外壳 Clutch Shell 1
420 0501 309 330 外摩擦片 Outside Friction Disk 12
432 4644 308 329 内摩擦片 Inside Friction Disk 9
434 4644 308 330 内摩擦片 Inside Friction Disk 1
436 0769 129 022 内摩擦片 Inside Friction Disk 1
440 0501 309 330 外摩擦片 Outside Friction Disk 8
450 4644 308 329 内摩擦片 Inside Friction Disk 4
452 4644 308 330 内摩擦片 Inside Friction Disk 2
456 0769 129 022 内摩擦片 Inside Friction Disk 1
040 4WG180变速箱K3+K4离合器部件 FIG.35 K3+K4 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
012 4644 353 058 轴 Shaft 1
040 0634 313 536 O型圈 “O ” Ring 1
050 0734 401 106 搭扣密封环 Hasp Seal Ring 3
060 0636 610 014 螺柱M8×18 Double-screw Bolt 2
070 0637 006 018 螺母M8 Nut 2
080 0769 120 468 调整垫片 Adjust Washer 1
084 0730 150 759 承磨垫 Wear Pad 1
090 4644 303 534 止动垫片 Locking Gasket 1
100 4644 308 167 齿轮 Gear 1
110 0730 150 777 承磨垫 Wear Pad 1
130 0735 358 069 滚针轴承K35×50.06×30 Needle Bearing 1
140 4642 308 185 承压板 Bearing Plate 2
150 4644 353 051 活塞 Plunger 2
160 0750 112 141 异形密封环 Sketch Seal Ring 2
170 4644 351 094 止动片 Stop Plate 1
174 4642 308 555 止动片 Stop Plate 1
200 0750 112 140 异形密封环 Sketch Seal Ring 2
220 0732 041 183 压力弹簧 Pressure Spring 2
230 4642 308 083 导向环 Guide Ring 4
240 0630 531 346 挡圈 Circlip 2
250 4642 308 084 导向环 Guide Ring 2
260 0750 115 182 滚针轴承35×42×20 Needle Bearing 1
270 0730 513 610 弹性挡圈 Collar 1
280 0635 303 204 滚针轴承F4042 Needle Bearing 1
290 0730 513 611 弹性挡圈 Collar 1
300 0769 124 115 弹性挡圈 Collar 2
310 0730 150 779 承磨垫 Wear Pad 1
312 0730 109 643 垫片 Gasket 1
320 4644 308 859 齿轮 Gear 1
340 0750 115 109 滚针组45×53×27.8 Rollar Pin Group 1
360 0750 119 048 滚柱 Pin Rollar 12
390 4644 253 045 离合器外壳 Clutch Shell 1
420 0501 309 329 外摩擦片 Outside Friction Disk 10
430 4642 308 330 内摩擦片 Inside Friction Disk 1
432 4642 308 332 内摩擦片 Inside Friction Disk 6
434 4642 308 331 内摩擦片 Inside Friction Disk 1
041 4WG180变速箱K3+K4离合器部件 FIG.35 K3+K4 CLUTCH PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
436 0769 129 011 内摩擦片 Inside Friction Disk 1
440 0501 309 329 外摩擦片 Outside Friction Disk 9
450 4642 308 330 内摩擦片 Inside Friction Disk 4
452 4642 308 332 内摩擦片 Inside Friction Disk 2
454 4642 308 331 内摩擦片 Inside Friction Disk 1
456 0769 129 011 内摩擦片 Inside Friction Disk 1
042 4WG180变速箱取力器部件1 FIG.36 GEARBOX PTO PART 1
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
020 4644 311 005 取力器轴 PTO shaft 1
060 0750 116 259 球轴承6209N/C3 Ball bearing 1
070 0630 503 011 轴用弹性挡圈 Circlip for Axial 2
080 0630 501 033 轴用挡圈45×1.75 Circlip for Axial 1
100 4644 311 214 纸垫 Paper Washer 1
110 0636 015 077 螺栓M8×20 Bolt 11
120 4644 311 067 输出箱体轮 Output Case Wheel Hub 1
130 4644 311 007 传动齿轮 Drive Gear 1
140 0630 513 068 轴用弹性挡圈 Circlip for Axial 1
150 0635 303 104 滚针轴承HK4516 Needle Bearing 1
160 0630 513 016 孔用弹性挡圈 Circlip for Hole 2
840 4644 311 913 过渡盘 Transition Disk 1
845 4644 311 911 纸垫 Paper Washer 1
043 4WG180变速箱取力器部件2 FIG.37 GEARBOX PTO PART 2
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 355 864 取力器轴 Chelse Shaft 1
020 4644 311 008 传动齿轮 Drive Gear 1
030 0630 513 068 轴用弹性挡圈 Circlip for Axial 1
040 0635 303 104 滚针轴承HK4516 Ball bearing 1
050 0630 513 016 孔用弹性挡圈 Circlip for Hole 1
060 0750 116 259 球轴承6209N/C3 Ball bearing 1
070 0630 503 011 轴用弹性挡圈 Circlip for Axial 2
080 0630 501 033 轴用挡圈45×1.75 Circlip for Axial 1
100 4644 311 121 泵法兰 Pump Flange 1
105 4644 311 913 过渡盘 Transition Disk 1
110 4644 311 209 纸垫 Paper Washer 1
115 4644 311 911 纸垫 Paper Washer 1
120 0636 015 077 螺栓M8×20 Bolt 8
140 0501 205 628 软管 Hose 1
150 4642 211 001 油管组件 Oil Pipe Unit 1
160 0637 835 003 空心螺栓A8 Hollowness Bolt 1
170 0634 801 038 紫铜垫圈A14×28 Red Copper Washer 4
044 4WG180变速箱操纵阀部件
FIG.38 GEARBOX CONTROL VALVE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4642 306 152 阀体 Valve Body 1
020 4620 306 248 锁片 Locking Plate 1
030 0732 040 838 弹簧 Spring 1
040 4620 306 245 阀芯 Spool 1
050 0732 040 837 弹簧 Spring 1
060 0730 061 778 隔套 Sleeve 1
070 0769 120 747 垫片 Gasket 6
080 4620 306 247 衬套 Bush 1
090 4642 306 094 阀芯 Spool 1
100 0732 041 254 弹簧 Spring 1
110 4620 306 252 挡销 Backing Pin 1
120 0634 303 118 O形圈 “O ” Ring 1
130 4620 306 413 阀芯 Spool 1
140 0732 041 390 弹簧 Spring 1
150 4620 306 414 阀芯 Spool 1
160 4644 306 549 挡销 Backing Pin 1
170 4644 306 241 固定板 Mounted Plate 1
180 4620 306 255 阀芯 Spool 1
190 0732 041 154 弹簧 Spring 1
200 0732 041 254 弹簧 Spring 1
210 4642 306 093 阀芯 Spool 1
220 4620 306 252 挡销 Backing Pin 1
230 0634 303 118 O形圈 “O ” Ring 1
240 4642 306 049 锁片 Gasket 1
250 4644 306 549 挡销 Backing Pin 1
260 0732 041 254 弹簧 Spring 1
270 4642 306 095 阀芯 Spool 1
280 0732 041 254 弹簧 Spring 1
290 4642 306 096 阀芯 Spool 1
300 4620 306 252 挡销 Backing Pin 1
310 0634 303 118 O形圈 “O ” Ring 1
320 4620 306 415 盖 Cover 1
330 4620 306 479 纸垫 Paper Washer 1
340 0636 015 244 螺栓M5×18 Bolt 11
045 4WG180变速箱操纵阀部件
FIG.38 GEARBOX CONTROL VALVE PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
350 0501 315 338 电磁阀 Magnetic Valve 4
360 0636 101 129 内六角螺栓M5×12 Bolt 8
370 0630 305 012 弹垫5 Washer 8
380 4620 206 019 电缆组件 Cable Unit 1
400 0636 404 299 开槽螺钉M4×12 Bolt 4
410 0630 302 076 鞍型弹性垫圈 Washer 4
460 4620 306 259 电磁阀罩壳 Magnetic Valve Encloser 1
470 0634 303 951 O形圈 “O ” Ring 1
480 4620 306 241 弓夹 Arch Clip 1
490 0636 304 019 螺塞M10×1 Plug Screw 6
500 0634 801 152 紫铜垫圈A10×13.5 Red Copper Washer 6
046 4WG180变速箱输入部件 FIG.39 GEARBOX INPUT PART
序号 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
010 4644 302 188 涡轮轴 Turboshaft 1
012 0631 329 267 弹性圆柱销2.5×5 Elastic Pin 1
014 0631 329 124 弹性圆柱销1.5×5 Elastic Pin 1
020 0750 116 139 球轴承6308C3 Ball Bearing 1
030 0769 120 427 调整垫片 Adjusting Shim 1
040 0630 501 031 弹性挡圈40×1.75 Elastic Tollar 1
050 4644 302 016 输入齿轮 Input Gear 1
060 0750 118 200 滚柱轴承NJ209E/C3 Cylinder Bearing 1
070 0734 317 252 搭扣密封环 Ring Seal 1
080 4644 302 250 配油法兰 Flange 1
090 4644 302 211 纸垫 Paper Cushion 1
100 4642 301 136 泵轮轴承座 Bearing Block 1
110 4644 301 262 纸垫 Paper Cushion 1
120 0636 015 092 螺栓M8×28 Bolt 8
130 0734 401 078 搭扣密封环 Ring Seal 1
140 0735 298 027 滚针轴承HK75×83×16 Needle Bearing 1
150 0750 111 231 轴用密封圈 Shaft Gasket 1
160 4644 311 893 辅助驱动轴 Service Drive Shaft 1
170 0634 402 025 搭扣密封环 Ring Seal 1
180 4644 301 265 纸垫 Paper Cushion 1
184 0501 208 765 齿轮泵 Pump 1
186 0750 116 104 球轴承6206RS Ball Bearing 1
190 0631 501 514 键A6×6×28 Flat Key 1
194 0750 116 104 球轴承6206RS Ball Bearing 1
200 0636 010 111 螺栓M8×85 Bolt 4
210 0636 010 123 螺栓M8×115 Bolt 4
220 0630 501 024 轴用挡圈30×1.5 Shaft Collar 2
BRAND LIST
