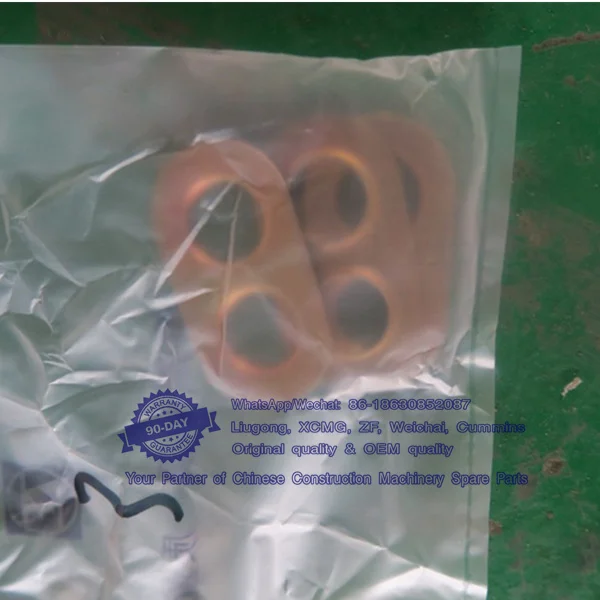

ZF 4WG200 4WG-200 Retaining ring 1269302164 , WG180 Retaining ring 1269 302 164
Product Specification:
Part Name: ZF 4WG200 4WG-200 Retaining ring 1269302164 , WG180 Retaining ring 1269 302 164
Part Number/OE Number: 1269302164
Application Model: For ZF 4WG200 4WG-200 WG180 SDLG LG958L
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: ZF 4WG200 4WG-200 Retaining ring 1269302164 , WG180 Retaining ring 1269 302 164 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Full Range of spare parts for 4WG200 4WG-200 WG180, Whatsapp 86-18630852087
Related parts:
LG938 WHEEL LOADER PARTS CATALOG
D 工作装置液压系统IMPLEMENT HYDRAULIC SYSTEM
024 D 工作装置液压系统IMPLEMENT HYDRAULIC SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4120000370 单手柄先导阀总成 DXS-00 MONOLEVER PILOT VALVE DXS-OO 1 部件
2 4120001074 先导阀总成 HC-RCM/1 PILOT VALVE HC-RCM/1 1 部件
3 4041000532 软管 LGB162-012105 PIPE LGB162-012105 1 部件
4 4041000056 分体法兰 LGB117-312550 FLANGE LGB117-312550 6
5 4030000029 O 形圈 GB3452.1-37.5*3.55G O-RING GB3452.1-37.5*3.55G 12
6 4011000475 螺栓 GB16674-M10*30EpZn-8.8 BOLT GB16674-M10*30EpZn-8.8 88
7 2912000403 回油钢管 OIL RETURN TUBE 1 部件
8 4011000556 U 形螺栓 JB/ZQ4321-33Zn-Q235A.F U-BOLT JB/ZQ4321-33Zn-Q235A.F 4
9 4013000007 螺母 GB6170-M10EpZn-8 NUT GB6170-M10EpZn-8 16
10 4015000162 垫圈 GB97.1-10EpZn-300HV WASHER GB97.1-10EpZn-300HV 16
11 2912001137 固定板 MOUNTED PLATE 1 Q235A
12 4011000447 螺栓 GB16674-M10*20EpZn-8.8 BOLT GB16674-M10*20EpZn-8.8 6
13 4011000172 螺栓 GB16674-M8*50EpZn-8.8 BOLT GB16674-M8*50EpZn-8.8 4
14 2912001159 压板 PRESS PLATE 2 Q235A
15 2912001160 橡胶管夹 RUBBER PIPE CLIP 4 氯丁橡胶
16 4041000719 软管 LGB127-012160 PIPE LGB127-012160 2 部件
17 2912001156 辅助联左钢管 ASSISTANT JOIN LEFT STEEL TUBE 1 部件
18 4041000027 分体法兰 LGB117-312551 FLANGE LGB117-312551 6 部件
19 2912001157 辅助联右钢管 ASSISTANT JOIN RIGHT STEEL TUBE 1 部件
20 2912001158 动臂钢管 TUBE OF LIFT CYLINDER 2
21 4011000057 螺栓 GB5782-M12*165EpZn-8.8 BOLT GB5782-M12*165EpZn-8.8 2
22 4015000168 垫圈 GB97.1-12EpZn-300HV WASHER GB97.1-12EpZn-300HV 9
23 4013000011 螺母 GB6170-M12EpZn-8 NUT GB6170-M12EpZn-8 9
24 4120001054 多路阀 D32A-16 MULTIPLE UNIT VALVE D32A-16 1 部件
25 2912000767 管夹 PIPE CLIP 4 部件
26 4011000458 螺栓 GB16674-M8*20EpZn-8.8 BOLT GB16674-M8*20EpZn-8.8 14
27 2912001063 多路阀回油钢管 OIL RETURN TUBE OF MULTIPLE UNIT VALVE 1 部件
28 4041000774 螺塞 LGB135-01422 PLUG SCREW LGB135-01422 5
29 4041000767 O 形圈 LGB168-11124 O-RING LGB168-11124 7
30 4041000010 分体法兰 LGB117-314651 FLANGE LGB117-314651 2
31 4030000130 O 形圈 GB3452.1-47.5*3.55G O-RING GB3452.1-47.5*3.55G 3
32 4011000479 螺栓 GB16674-M12*30EpZn-8.8 BOLT GB16674-M12*30EpZn-8.8 16
33 4030000057 垫圈 JB1002-14-T2 WASHER JB1002-14-T2 29
34 2912000992 直通接头 STRAIGHT COUPLING 12
35 4041000632 软管 LGB125-004080 PIPE LGB125-004080 2 部件
36 4011000477 螺栓 GB16674-M12*35EpZn-8.8 BOLT GB16674-M12*35EpZn-8.8 2
37 2912001139 固定支架 STEADY REST 1 部件
38 2912001069 多路阀进油钢管 FEEDING TUBE OF MULTIPLE UNIT VALVE 1 部件
39 2912001072 中部先导油管 MIDDLE PILOT PIPE 8 部件
40 4041000636 软管 LGB163-012080 PIPE LGB163-012080 1 部件
41 2912001073 二通管组 TWO-WAY NEST OF TUBES 2 部件
42 4041000613 软管 LGB124-004080 PIPE LGB124-004080 1 部件
43 4041000043 分体法兰 LGB117-310490 FLANGE LGB117-310490 6
44 4041000642 软管 LGB107-010112 PIPE LGB107-010112 1 部件
45 4030000026 O 形圈 GB3452.1-32.5*3.55G O-RING GB3452.1-32.5*3.55G 7
46 2912001075 二通块 TWO-WAY BLOCK 1 部件
47 4011000455 螺栓 GB16674-M8*25EpZn-8.8 BOLT GB16674-M8*25EpZn-8.8 4
48 2912001077 固定板 MOUNTED PLATE 1 Q235A
49 4120000448 压力选择阀 SF8-C PRESSURE SELECTOR VALVE SF8-C 1 部件
50 4011000473 螺栓 GB16674-M10*55EpZn-8.8 BOLT GB16674-M10*55EpZn-8.8 6
51 2912001147 选择阀回油管 RETURN PIPE OF SELECTOR VALVE 1 部件
52 4011000344 螺栓 JB999-M14*1.5*32-35 BOLT JB999-M14*1.5*32-35 12
53 2912001029 选择阀至过渡块软管 PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK 1 部件
54 2912001079 过渡块 TRANSITION BLOCK 1 35
55 2912001080 过渡块回油管 RETURN PIPE OF TRANSITION BLOCK 1 部件
56 4041000150 直接头 LGB120-01814 STAIGHT JOINT LGB120-01814 2
57 4041000708 堵塞 LGB142-03016 BLOCKING LGB142-03016 2 部件
58 2912001081 压板 PRESS PLATE 4
59 4011000161 螺栓 GB16674-M8*35EpZn-8.8 BOLT GB16674-M8*35EpZn-8.8 8
60 2912001082 前部先导油管（a2） FRONT PILOT PTPE（a2） 1
61 2912001083 前部先导油管（a1） FRONT PILOT PTPE（a1） 1
62 2912001084 前部先导油管（a3） FRONT PILOT PTPE（a3） 1
63 4011000056 螺栓 GB5782-M12*145EpZn-8.8 BOLT GB5782-M12*145EpZn-8.8 1
64 2912001085 前部先导油管（b2） FRONT PILOT PTPE（b2） 1 部件
65 2912001086 前部先导油管（b1） FRONT PILOT PTPE（b1） 1 部件
66 2912001088 前部先导油管（b3） FRONT PILOT PTPE（b3） 1 部件
67 4011000153 螺栓 GB16674-M6*16EpZn-8.8 BOLT GB16674-M6*16EpZn-8.8 4
68 2912001032 螺栓 BOLT 2 35
69 2912001148 先导阀回油胶管 RETURN PIPE OF PILOT VALVE 1 部件
70 4015000121 垫圈 JB982-14 WASHER JB982-14 4
71 2912001089 先导阀油管（2c） PIPE OF PILOT VALVE（2c） 1 部件
72 4041000641 软管 LGB124-004150 PIPE LGB124-004150 6 部件
73 2912001034 直通接头 STRAIGHT COUPLING 2
74 2912001149 先导阀进油胶管 FEEDING HOSE OF PILOT VALVE 1 部件
75 2912001090 先导阀进油胶管 FEEDING HOSE OF PILOT VALVE 1 部件
76 2912001091 先导阀回油胶管 RETURN HOSE OF PILOT VALVE 1 部件
77 4030000058 垫圈 JB1002-18-T2 WASHER JB1002-18-T2 2
78 4011000366 螺栓 JB999-M18*1.5*40-35 BOLT JB999-M18*1.5*40-35 1
79 4017000013 喉箍 JB8870-d90 ADMAS APPLE JB8870-d90 4
80 2911000808 双联泵吸油胶管 INLET HOSE OF TWO-WAY FLOW PUMP 1 部件
81 2911000809 双联泵吸油钢管 INLET TUBE OF TWO-WAY FLOW PUMP 1 部件
82 4011000337 螺栓 GB16674-M12*60EpZn-8.8 BOLT GB16674-M12*60EpZn-8.8 4
83 4012000003 螺柱 GB898-M12*35EpZn-8.8 DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8 4
84 4120001059 双联泵 CBGj3100/1010C-XF TWO-WAY FLOW PUMP CBGj3100/1010C-XF 1
85 2911000004 泵用密封垫 SEALING PLATE OF PUMP 1 耐油石棉橡胶板
86 4041000645 软管 LGB165-004130 PIPE LGB165-004130 1
87 4041000646 软管 LGB165-004070 PIPE LGB165-004070 1
88 2911000810 双联泵出油胶管 OUTLET HOSE OF TWO-WAY FLOW PUMP 1
89 2913000412 右动臂缸大腔钢管 BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER 1 部件
90 4030000279 O 形圈 GB3452.1-25*3.55G O-RING GB3452.1-25*3.55G 8
91 4011000309 螺栓 GB16674-M10*50EpZn-8.8 BOLT GB16674-M10*50EpZn-8.8 10
92 4011000164 螺栓 GB16674-M10*35EpZn-8.8 BOLT GB16674-M10*35EpZn-8.8 8
93 4120000867 动臂油缸 HSGF-125*70*771-1240 LIFTING CYLINDER HSGF-125*70*771-1240 2
94 2913000413 右动臂缸小腔钢管 SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER 1 部件
95 2913000830 动臂联小腔三通钢管 SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER 1 部件
96 4041000137 分体法兰 LGB117-306400 FLANGE LGB117-306400 4
97 2913000831 阀至左动臂缸小腔钢管 FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE 1 部件
98 2913000832 阀至左动臂缸大腔钢管 FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE 1 部件
99 2913000835 动臂联大腔三通钢管 BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER 1 部件
100 2913000895 动臂缸胶管 LIFTING CYLINDER HOSE 4 部件
101 2913000408 管夹 PIPE CLIP 2 Q235A
102 4011000490 U 形螺栓 JB/ZQ4321-25Zn-Q235A·F U-BOLT JB/ZQ4321-25Zn-Q235A·F 4
103 2913000409 固定支架 A STEADY REST A 1
104 4011000488 螺栓 GB16674-M10*16EpZn-8.8 BOLT GB16674-M10*16EpZn-8.8 8
105 2913000407 左动臂缸大腔钢管 BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER 1 部件
106 2913000402 左动臂缸小腔钢管 SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER 1 部件
107 2913000411 固定支架 B STEADY REST B 1 部件
108 2913000833 阀至右动臂缸大腔钢管 FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE 1 部件
109 2913000834 阀至右动臂缸小腔钢管 FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE 1 部件
110 4011000145 螺栓 GB16674-M14*35EpZn-8.8 BOLT GB16674-M14*35EpZn-8.8 2
111 4013000013 螺母 GB6170-M14EpZn-8 NUT GB6170-M14EpZn-8 2
112 4120001083 转斗油缸 HSGF-140*80*502－952P TILT CYLINDER HSGF-140*80*502－952P 1
113 2914000837 转斗指示板 INDICATIN PLATE OF TILTING CYLINDER 1 Q235A
114 2914000758 接近开关支架 FRAME OF ADJACENT SWITCH 1 部件
115 2914000844 转斗缸大腔钢管 BIG CHAMBER TUBE OF TILT CYLINDER 1 部件
116 4041000703 软管 LGB106-010120 PIPE LGB106-010120 2
117 2914000754 接近开关支架 FRAME OF ADJACENT SWITCH 1 部件
118 2914000755 动臂指示板 INDICATIN PLATE OF LIFTING CYLINDER 1 Q235A
119 4011000137 螺栓 GB16674-M12*20EpZn-8.8 BOLT GB16674-M12*20EpZn-8.8 4
120 2914000840 转斗联小腔钢管 SMALL CHAMBER TUBE OF TILT CYLINDER 1 部件
121 2914000841 转斗联大腔钢管 BIG CHAMBER TUBE OF TILT CYLINDER 1 部件
122 2914000406 固定支架 A STEADY REST A 1 部件
123 2914000407 固定支架 B STEADY REST B 1 部件
025 快换装置液压系统 QUICK COUPLING EQUIPMENT HYDRAULIC SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4041000626 软管 LGB128-004045 PIPE LGB128-004045 1
2 4041000627 软管 LGB128-004055 PIPE LGB128-004055 3
3 2912001007 隔板接头 DUMMY PLATE JOINT 2 35
4 4013000123 螺母 GB6173-M16*1.5EpZn-05 NUT GB6173-M16*1.5EpZn-05 2
5 4120000368 电磁换向阀 4WE6E61B/CG24NZ4B08 SOLENOID DIRECTIONAL VALVE 4WE6E61B/CG24NZ4B08 1
6 4011000448 螺钉 GB70.1-M8*30EpZn-8.8 SCREW GB70.1-M8*30EpZn-8.8 4
7 2918000786 电磁阀座 SOLENOID VALVE SEAT 1 35
8 4041000604 直接头 LGB120-01614 JOINT LGB120-01614 8
9 4030000057 垫圈 JB1002-14-T2 WASHER JB1002-14-T2 10
10 4041000628 软管 LGB129-004085 PIPE LGB129-004085 2
11 4011000298 螺栓 GB5782-M8*45EpZn-8.8 BOLT GB5782-M8*45EpZn-8.8 1
12 4013000033 螺母 GB6170-M8EpZn-8 NUT GB6170-M8EpZn-8 3
13 4015000072 垫圈 GB97.1-8EpZn-300HV WASHER GB97.1-8EpZn-300HV 3
14 2918000796 固定压板 MOUNTING PRESS PLATE 2 Q235A
15 2918000813 快换联钢管 QUICK-CHANGE UNITE TUE 2 部件
16 4011000455 螺栓 GB16674-M8*25EpZn-8.8 BOLT GB16674-M8*25EpZn-8.8 1
17 4041000629 软管 LGB128-204140 PIPE LGB128-204140 2
18 4120000507 液压锁 BQ2201-7A FLUIDPOWER LOCK BQ2201-7A 1
19 4014000119 螺钉 GB70.1-M8*55EpZn-8.8 SCREW GB70.1-M8*55EpZn-8.8 2
20 2918000800 直接头 JOINT 2 35
21 2918000801 液压锁至油缸大腔油管 OIL TUBE(BIG) 1 部件
22 2918000804 接头体 JOINT BODY 3 35
23 4030000058 垫圈 JB1002-18-T2 WASHER JB1002-18-T2 3
24 2918000805 中部连接油管 MIDDLE OIL TUBE 1 部件
25 2918000807 液压锁至油缸小腔油管 OIL TUBE(SMALL) 1 部件
26 2918000809 三通接头体 TEE BEND JOINT BODY 1 部件
27 4011000479 螺栓 GB16674-M12*30EpZn-8.8 BOLT GB16674-M12*30EpZn-8.8 4
28 4120000326 双杆液压缸 HSGL-60*35*55-ZLK30F2 FLUID CYLINDER HSGL-60*35*55-ZLK30F2 1
026 转斗油缸 DUMP CYLINDER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 衬套 BUSHING 1
2 防尘圈 DUST PROOF RING 4
3 油杯 FITTING 1
4 活塞杆 PISTON ROD 1
5 卡环 LOCK RING 1
6 防尘圈 DUST PROOF RING 1
7 挡圈 SNAP RING 1
8 U 形圈 U-RING 1
9 缓冲环 CUSHION RING 1
10 支撑环 SUPPORTING RING 1
11 螺栓 BOLT 12
12 垫圈 WASHER 12
13 缸盖 CYLINDER COVER 1
14 O 形圈 O-RING 1
15 O 形圈 O-RING 1
16 活塞 PISTON 1
17 组合封 FABRICATE SEALING 1
18 支撑环 SUPPORTING RING 1
19 挡块 HOLDING BLOCK 1
20 螺栓 BOLT 6
21 缸体 CYLINDER BODY 1
22 衬套 BUSHING 1
027 动臂油缸 LIFT ARM CYLINDER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 衬套 BUSH 1
2 缸体 CYLINDER BODY 1
3 活塞 PISTON 1
4 螺钉 SCREW 1
5 钢球 STEEL BALL 1
6 孔用组合封 FABRICATE SEALING 1
7 支撑环 SUPPORTING RING 2
8 O 形圈 O-RING 1
9 活塞杆 PISTON ROD 1
10 导向塞 GUIDE SLEEVE 1
11 支撑环 SUPPORTING RING 1
12 O 形圈 O RING 1
13 轴用组合封 FABRICATE SEALING 1
14 钢丝挡圈 WIRED CIRCLIP 1
15 Y 型密封圈 Y DUST RING 1
16 O 形圈 O RING 1
17 O 形圈 O RING 1
18 挡环 SNAP RING 1
19 螺钉 SCREW 1
20 弹性挡圈 SNAP RING 3
21 防尘圈 DUST-PROOF RING 1
22 耳环座 DOUBLE-EAR RING 1
028 双联泵 TANDEM GEAR PUMP——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 弹性挡圈 ELASTIC SNAP RING 1
2 油封 OIL SEAL 2
3 前盖 FRONT COVER 1
4 密封圈 SEALING 2
5 前泵体 FRONT PUMP BLOCK 1
6 轴承 BEARING 4
7 轴套 SLEEVE 4
8 密封件 SEALING 2
9 侧板 SIDE PLATE 2
10 从动齿轮轴 DREVEN GEAR SHAFT 1
11 中间体 MIDDLE PART 1
12 矩形密封圈 RECTANGULAR SEAL RING 2
13 泵体 PUMP BLOCK 1
14 轴承 BEARING 4
15 轴套 SHAFT SLEEVE 4
16 密封件 SEALING 2
17 侧板 SIDE PLATE 2
18 弹性挡圈 ELASTEC SNAP RING 1
19 从动齿轮 DRIVEN GEAR 1
20 后盖 REAR COVER 1
21 弹性垫圈 ELASTIC WASHER 14 4
22 螺栓 BOLT M14 4
23 溢流阀 RELIEF VALVE 1
24 主动齿轮 DRIVE GEAR 1
25 主动齿轮轴 DRIVE GEAR SHAFT 1
26 平键 FLAT KEY 1
27 弹性垫圈 ELASTIC WASHER 16 4
28 内六角圆柱螺钉 BOLT M16 4
029 先导阀总成 PRIORITY VALVE——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 橡胶罩 RUBBER COVER 2
2 螺纹座 THREAD RETAINER 2
3 压板 PIVOT PLATE 2
4 螺母 NUT 2
5 压销组 CLAMP PIN GROUP 2
6 固定螺栓 SET BOLT 4
7 固定板 SET PLATE 1
8 线圈总成 COIL ASSEMBLY 4
9 弹簧导管 SPRING GUIDE 4
10 挺柱 PLUNGER 4
11 弹簧座 SPRING RETAINER 4
12 回位弹簧 RETURNING SPRING 4
13 阀座 VALVE SEAT 3
14 计量阀芯 METERING VALVE STEM 4
15 密封圈 SEALING RING 1
16 密封圈 SEALING RING 1
17 举升联阀体 VALVE BOLCK ,LIFTING PORTION 1
18 螺栓 BOLT 1
19 计量弹簧 METERING SPRING 2
20 垫弹座 RETAINER 8
21 垫片 SPACER 4
22 密封圈 SEALING RING 4
23 密封圈 SEALING RING 4
24 法兰 FLANGE 2
25 压杆 PUSH ROD 2
26 弹簧 SPRING 2
27 垫片 SPACER 2
28 导向座 GUIDE RETAINER 2
29 垫片 SPACER 8
30 绝缘片 ISOLATOR 8
31 螺塞 THREAD PLUG 1
32 弹簧导管 SPRING GUIDE 1
33 弹簧 SPRING 1
34 计量阀芯 METERING VALVE STEM 1
35 阀芯 VALVE SEAT 2
36 弹簧 SPRING 2
37 螺母 NUT 3
38 转斗联阀体 VALVE BOLCK ,TILTTING PORTION 1
39 弹簧 SPRING 2
40 导向座 GUIDE RETAINER 2
41 压杆 PUSH ROD 2
42
E 油箱TANK
030 燃油箱总成 FUEL TANK ASSEMBLY——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2902000759 燃油箱体 FUEL TANK 1
2 4120001404 带锁液压过滤器 SL-50A LOCK HYDRAULIC FILTER SL-50A 1
3 4120000093 液位计 YWZ-200 FUEL LEVEL GAUGE YWZ-200 1
4 2902000656 透气钢管 TUBE 1
5 4017000015 喉箍 JB8870-d25 CLIP JB8870-d25 1
6 4120000046 胶管 JB8406-A10*560 TUBE JB8406-A10*560 1
7 2902000657 盖板 COVER PLATE 1
8 4030000022 O 形圈 GB3452.1-200*7.00G O-RING GB3452.1-200*7.00G 1
9 4011000085 螺栓 GB5783-M10*35EpZn-8.8 BOLT GB5783-M10*35EpZn-8.8 6
10 4015000162 垫圈 GB97.1-10EpZn-300HV WASHER GB97.1-10EpZn-300HV 6
11 4011000114 螺栓 GB5785-M20*2*60EpZn-8.8 BOLT GB5785-M20*2*60EpZn-8.8 1
12 4015000176 垫圈 GB97.1-20EpZn-300HV WASHER GB97.1-20EpZn-300HV 1
13 4013000040 螺母 GB6171-M20*2EpZn-8 NUT GB6171-M20*2EpZn-8 1
14 4011000117 螺栓 GB5785-M24*2*150-8.8 BOLT GB5785-M24*2*150-8.8 2
15 4015000187 垫圈 GB96.1-24EpZn-300HV WASHER GB96.1-24EpZn-300HV 2
16 4015000031 垫圈 GB93-24-65Mn WASHER GB93-24-65Mn 2
17 2010900046 滤油器总成 FUEL FILTER 1
18 3010900068 垫圈 WASHER 1
19 4014000047 螺钉 GB818-M5*8EpZn-4.8 SCREW GB818-M5*8EpZn-4.8 5
20 2902000684 法兰盖 FLANGED CAP 1
21 2902000685 垫片 SPACER 1
22 4011000106 螺栓 GB5783-M8*25EpZn-8.8 BOLT GB5783-M8*25EpZn-8.8 2
23 4015000072 垫圈 GB97.1-8EpZn-300HV WASHER GB97.1-8EpZn-300HV 2
24 4120000099 球阀 MBS216-1/2" GLOTAL VALVE MBS216-1/2" 1
25 2902000659 护板 GUARD PLATE 1
031 液压油箱总成 HYDRAULIC TANK ASSEMBLY——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4041000774 螺塞 LGB153-01422 THREAD PLUG LGB153-01422 1
2 4041000767 O 形圈 LGB168-11124 O-RING LGB168-11124 1
3 4011000458 螺栓 GB16674-M8*20EpZn-8.8 BOLT GB16674-M8*20EpZn-8.8 24
4 4030000210 O 形圈 GB3452.1-165*3.65G O-RING GB3452.1-165*3.65G 5
5 2910000005 弹簧 SPRING 1 65Mn
6 2910000004 回油发兰盖 FLANGE CAP 1 部件
7 2910000407 上部吸油发兰 OIL-SUCTION STRAIN CORE 1 部件
8 2910000406 回油滤芯 STRAIN CORE 1 部件
9 2910000764 回油发兰 OIL-RETURN FLANGE 1 部件
10 4120000093 液位计 YWZ-200 OIL LEVEL YWZ-200 1 部件
11 4011000455 螺栓 GB16674-M8*25EpZn-8.8 BOLT GB16674-M8*25EpZn-8.8 6
12 2910000036 发兰盖 FRANGE CAP 1 Q235A
13 4120000099 球阀 MBS216-1/2" BOLL-VALVE MBS216-1/2" 1 部件
14 2910000409 吸油发兰 OIL-SUCTION STRAIN CORE 1 部件
15 4190000008 环形磁铁 ANNULAR MAGNET 1
16 4011000481 螺栓 GB16674-M8*30EpZn-8.8 BOLT GB16674-M8*30EpZn-8.8 6
17 4041000192 螺塞 LGB135-03341 THREAD PLUG LGB135-03341 1
18 4041000765 O 形圈 LGB168-12931 O-RING LGB168-12931 1
19 2910000855 侧板 SIDE BROAD 2 Q235A
20 4041000728 堵塞 LGB14201805 PLUGGING LGB14201805 1
21 4030000490 O 形圈 GB3452.1-10.0*1.80G O-RING GB3452.1-10.0*1.80G 1
22 4011000449 螺栓 GB16674-M16*35EpZn-8.8 BOLT GB16674-M16*35EpZn-8.8 4
23 4120000452 加油滤芯 SFM-323M OIL-SUPPLYING STRAIN CORE SFM-323M 1 部件
24 4011000461 螺栓 GB16674-M8*16EpZn-8.8 BOLT GB16674-M8*16EpZn-8.8 4
25 4120001088 换气过滤器 L1.0807-31 GAS-EXCHANGE FILTER L1.0807-31 1 部件
26 4030000233 O 形圈 GB3452.1-65*3.55G O-RING GB3452.1-65*3.55G 1
27 2910000766 液压油箱体 HYDRAULIC TANK 1 部件
28 4041000598 堵塞 LGB14201604 PLUGGING LGB14201604 1
29 4030000240 O 形圈 GB3452.1-8.00*1.80G O-RING GB3452.1-8.00*1.80G 1
F 工作装置WORKING EQUIPMENT
032 工作装置 WORKING EQUIPMENT——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2916000773 销轴 PIN 1 部件
2 4043000177 轴套 LGB302-65*90B3 BUSH LGB302-65*90B3 2
3 4030000065 油杯 JB7940.1-M10*1 GREASE NIPPLE JB7940.1-M10*1 9
4 2916000775 销轴 PIN 2 40Cr
5 4015000072 垫圈 GB97.1-8-300HV WASHER GB97.1-8-300HV 12
6 4011000106 螺栓 GB5783-M8*25EpZn-8.8 BOLT GB5783-M8*25EpZn-8.8 12
7 2916000761 盖板 HOOD 1 Q235A
8 4043000119 销轴 LGB301-60*85*150-40Cr PIN LGB301-60*85*150-40Cr 2
9 4043000127 防尘圈 LGB307-60 PUSTRING LGB307-60 10
10 4043000123 轴套 LGB302-65*80A2 BUSH LGB302-65*80A2 2
11 4043000128 防尘圈 LGB307-65 PUSTRING LGB307-65 4
12 4043000126 垫片 LGB303-60*100*2 SPACER LGB303-60*100*2 2
13 4043000112 销轴 LGB301-60*95*170-40Cr PIN LGB301-60*95*170-40Cr 2
14 4043000125 垫片 LGB303-60*100*1 SPACER LGB303-60*100*1 6
15 4011000197 螺栓 GB5783-M12*25EpZn-8.8 BOLT GB5783-M12*25EpZn-8.8 5
16 4040000001 垫圈 LGB001-12*45*6 WASHER LGB001-12*45*6 5
17 4043000121 轴套 LGB302-60*50A2 BUSH LGB302-60*50A2 2
18 4043000124 轴套 LGB302-85*125A2 BUSH LGB302-85*125A2 1
19 4043000120 销轴 LGB301-85*132*245-40Cr PIN LGB301-85*132*245-40Cr 1
20 4043000056 防尘圈 LGB307-85 PUSTRING LGB307-85 2
21 2916000769 压板 PRESS PLATE 2 Q235A
22 4015000166 挡圈 GB894.1-22 SHIELD RING GB894.1-22 2
23 2916000763 锁销 LOCKPIN 2 40Cr
24 4043000068 垫片 LGB303-65*110*1 SPACER LGB303-65*110*1 1
25 4043000176 垫片 LGB303-65*110*2 SPACR LGB303-65*110*2 1
26 4011000211 螺栓 GB5782-M16*140EpZn-8.8 BOLT GB5782-M16*140EpZn-8.8 1
27 4013000016 螺母 GB6170-M16EpZn-8 NUT GB6170-M16EpZn-8 2
28 2916000774 盘 DISC 1 Q345A
29 4043000122 轴套 LGB302-60*60A2 BUSH LGB302-60*60A2 3
30 4011000094 螺栓 GB5783-M16*30EpZn-8.8 BOLT GB5783-M16*30EpZn-8.8 1
31 4040000002 垫圈 LGB001-16*50*6 WASHER LGB001-16*50*6 1
32 2915000817 动臂 LIFT ARM 1
33 2915000861 摇臂 ROCHER ARM 1
34 2915000783 连杆 LINKAGE ROD 1
35 2917001322 铲斗 BUCKET 1
36 2918000783 快换装置 QUICK-CHANGE DEVICE 1
G 转向系统STEERING SYSTEM
033 转向系统 STEERING SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4041000516 软管 LGB164-010150 PIPE LGB164-010150 1
2 2920000402 转向器出油钢管 A OIL OUTLET TUBE OF STEERING GEAR（A） 1 部件
3 4030000501 O 形圈 GB3452.1-15.0*1.80G O-RING GB3452.1-15.0*1.80G 2
4 2920000403 转向器出油钢管 B OIL OUTLET TUBE OF STEERING GEAR（B） 1 部件
5 4120000360 方向盘 FXP-950 STEERING WHEEL FXP-950 1
6 4120000019 转向柱 FZ2-770-HEaF STEERING POLE FZ2-770-HEaF 1
7 4041000564 直接头 LGB120-02620 JOINT LGB120-02620 4
8 4041000783 O 形圈 LGB168-11724 O-RING LGB168-11724 4
9 4011000475 螺栓 GB16674-M10*30EpZn-8.8 BOLT GB16674-M10*30EpZn-8.8 4
10 4120001317 转向器 BZZ5-500 STEERING GEAR BZZ5-500 1
11 2920000778 优先阀反馈油管 FEEDBACK PIPE OF PRIORITY VALVE 1 部件
12 4041000131 直接头 LGB120-01412 JOINT LGB120-01412 3
13 4041000784 O 形圈 LGB168-10924 O-RING LGB168-10924 3
14 4041000794 软管 LGB128-010037 PIPE LGB128-010037 1
15 4041000187 直接头 LGB120-02622 JOINT LGB120-02622 1
16 4041000771 O 形圈 LGB168-11924 O-RING LGB168-11924 1
17 4011000302 螺栓 GB16674-M8*75EpZn-8.8 BOLT GB16674-M8*75EpZn-8.8 2
18 4120000709 优先阀 VLE-150 PRIORITY VALVE VLE-150 1
19 4041000188 直接头 LGB120-03028 JOINT LGB120-03028 1
20 4041000779 O 形圈 LGB168-12331 O-RING LGB168-12331 1
21 4041000514 软管 LGB165-003121 PIPE LGB165-003121 1
22 2919000782 转向泵出油钢管 OIL OUTLET TUBE OF STEERING PUMP 1 部件
23 4011000475 螺栓 GB16674-M10*30EpZn-8.8 BOLT GB16674-M10*30EpZn-8.8 12
24 4041000026 分体法兰 LGB117-310491 FLANGE LGB117-310491 2
25 4030000026 O 形圈 GB3452.1-32.5*3.55G O-RING GB3452.1-32.5*3.55G 2
26 2919000783 转向泵至优先阀胶管 PIPE OF PRIORITY VALVE 1 部件
27 2919000414 优先阀进油钢管 INLET TUBE OF PRIORITY VALVE 1 部件
28 4030000241 O 形圈 GB3452.1-20.0*1.80G O-RING GB3452.1-20.0*1.80G 1
29 4041000774 螺塞 LGB135-01421 PLUG SCREW LGB135-01421 1
30 4041000767 O 形圈 LGB168-11124 O-RING LGB168-11124 1
31 4030000028 O 形圈 GB3452.1-36.5*3.55G O-RING GB3452.1-36.5*3.55G 1
32 4041000056 分体法兰 LGB117-312550 FLANGE LGB117-312550 1
33 2919000784 转向泵吸油钢管 INLET TUBE OF STEERING PUMP 1 部件
34 4120001060 转向泵 CBGj2063 STEERING PUMP CBGj2063 1
35 2919000781 密封垫 SEALING PLATE 1 耐油石棉橡胶板
36 4012000025 螺柱 GB898-M16*40EpZn-8.8 DOUBLE-SCREW BOLT GB898-M16*40EpZn-8.8 4
37 4015000181 垫圈 GB97.1-16EpZn-300HV WASHER GB97.1-16EpZn-300HV 4
38 4013000016 螺母 GB6170-M16EpZn-8 NUT GB6170-M16EpZn-8 4
39 4030000425 吸油胶管 HG4-763-45*670 INLET PIPE HG4-763-45*670 1
40 4017000007 JB8870-d60 JB8870-d60 4
41 2921000408 钢管 TUBE 1 部件
42 4030000275 O 形圈 GB3452.1-22.4*3.55G O-RING GB3452.1-22.4*3.55G 2
43 4011000481 螺栓 GB16674-M8*30EpZn-8.8 BOLT GB16674-M8*30EpZn-8.8 4
44 4011000277 螺栓 GB16674-M8*40EpZn-8.8 BOLT GB16674-M8*40EpZn-8.8 4
45 2921000409 钢管 TUBE 1 部件
46 4041000563 软管 LGB128-006078 PIPE LGB128-006078 2
47 4120001004 转向油缸 HSGL-80*45*327-594 STEERING CYLINDER HSGL-80*45*327-594 2
48 2921000766 转向缸进油胶管 OIL INLET PIPE OF STEERING CYLINDER 2 部件
49 2921000406 固定座 PERMANENT SEAT 1 部件
50 2921000407 橡胶板 RUBBER PLATE 2 耐油橡胶
51 4011000476 螺栓 GB16674-M10*70EpZn-8.8 BOLT GB16674-M10*70EpZn-8.8 1
034 转向器总成 STEERING GEAR——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 转向器 CONNECTING BLOCKS MODULE 1
2 前盖 FRONT COVER 1
3 O 形圈 O-RING 1
4 O 形圈 O-RING 1
5 X 形圈 X-RING 1
6 垫 GASKET 1
7 挡环 GASKET 1
8 阀体 VALVE BLOCK 1
9 O 形圈 O-RING 3
10 垫片 GASKET 2
11 阀套 VALVE SLEEVE 1
12 阀芯 VALVE STEM 1
13 弹簧片 SPRING SLIP 6
14 隔盘 ISOLATING PLATE 1
15 联动轴 COUPLING SHAFT 1
16 螺钉 SCREW 4
17 垫圈 WASHER 4
18 推力滚针轴承 THRUST NEEDLE BEARING 1
19 拔销 CENTER PIN 1
20 定子 STATOR MODULE 1
21 转子 ROTOR 1
22 限位柱 STOPPER 1
23 后盖 REAR COVER 1
24 组合密封垫 SEAL RING 7
25 螺栓 BOLT 6
26 限位螺栓组件 CAGING BOLT MODULE 1
27 钢球 STEEL BALL 1
035 优先阀总成 PRIORITY VALVE——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 丝堵 THREAD PLUG 1
2 O 形圈 O-RING 1
3 阀芯 VALVE SPOOL 1
4 阀体 VALVE BODY 1
5 弹簧座 RETAINER 1
6 主阀弹簧 SPRING 1
7 O 形圈 O-RING 1
8 安全阀阀座 SAFETY VALVE SEAT 1
9 O 形圈 O-RING 1
10 安全阀总成 SAFETY VALVE ASY 1
036 转向油缸总成 STEERING CYLINDER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 缸体 CYLINDER BODY 1
2 关节轴承 SPHERICAL PLAIN BEARING 2
3 挡环 SPCER RING 4
4 紧定螺钉 SCREW
5 支撑环 SUPPORTING RING
6 孔用组合封 FABRICATE SEALING
7 活塞 PISTON 1
8 O 形圈 O-RING 1
9 O 形圈 O-RING 1
10 密封圈 SEALRING-RING 1
11 防尘圈 PUST PROOD RING 1
12 轴用组合封 TABRICATE SEALING 1
13 缸盖 CYLINDER 1
14 螺栓 BOLT 8
15 垫圈 WASHER 8
16 活塞杆 PISTON 1
H 制动系统 BRAKE SYSTEM
037 行车制动系统 SERVICE BRAKE SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2922000405 三通接头 TEE OF THE OIL LINE 1 35
2 4011000455 螺栓 GB16674-M8*25EpZn-8.8 BOLT GB16674-M8*25EpZn-8.8 8
3 2922000406 前桥制动油管 TUBE OF FRONT AXLE 2 部件
4 4041000704 软管 LGB153002050 TUBE LGB153002050 1
5 4120001328 气制动阀 LG22-ZDF BRAKE VALVE LG22-ZDF 1 部件
6 2901000004 螺栓 BOLT 4 35
7 2901000006 垫圈 WASHER 11 软钢纸板
8 2922000403 储气罐至脚制动阀气管 TUBE FROM AIR RESERVOIR TO BRAKE VALVE 1 部件
9 2922000118 脚制动阀至后加力泵气管 TUBE FROM BRAKE VALVE TO REAR BOOSTER 1 部件
10 2922000053 储气罐 AIR RESERVOIR 1 部件
11 4011000560 螺栓 GB16674-M12*25EpZn-8.8 BOLT GB16674-M12*25EpZn-8.8 4
12 2922000407 后桥左油管 TUBE OF REAR AXLE(LEFT) 1 部件
13 2922000013 三通接头 TEE OF THE OIL LINE 1 35
14 2922000002 垫圈 WASHER 10 T2
15 2922000003 制动器管接头 CONNECTOR 2 35
16 2922000016 加力泵管接头 CONNECTOR 2 35
17 2922000017 垫圈 WASHER 2 T2
18 4120000090 加力泵 XZ-60 BOOSTER XZ-60 2 部件
19 4041000552 软管 LGB152002180 TUBE LGB152002180 1
20 2922000408 后桥右油管 TUBE OF REAR AXLE(RIGHT) 1 部件
21 4041000724 软管 LGB151004215 TUBE LGB151004205 1
22 2901000005 垫圈 WASHER 4 软钢纸板
23 2901000007 二通接头 CONNECTOR 4 35
24 4011000447 螺栓 GB16674-M10*20EpZn-8.8 BOLT GB16674-M10*20EpZn-8.8 4
25 2922000409 管接头 CONNECTOR 2 35
26 4120000750 金属软管 METAL TUBE 1 部件
27 2922000402 油水分离器支架 BRACKET FOR AIR DYER 1 Q235A
28 4120000084 油水分离器组合阀 ST-50G AIR DYER ST-50G 1 部件
29 4041000560 软管 LGB149004220 TUBE LGB149004220 1 部件
30 3090900004 制动盘 BRAKE DISC 4
31 4110000012 ZL40 盘式制动器 LG09-ZDQ ZL40 DISC BRAKE LG09-ZDQ 4
038 盘式制动器 DISK BRAKE——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 螺栓 BOLT 4
2 垫圈 22 WASHER 22 4
3 内钳 INTERNAL PLIERS 1
4 O 形圈 20*2.4 O-RING 20*2.4 2
5 矩形密封圈 SQUQRE SEAL 4
6 活塞 PISTON 4
7 防尘罩 DUST 4
8 卡圈 RETAINER RING 4
9 制动片 BRAKE SHOE 4
10 外钳 EXTERNAL PLIERS 1
11 橡皮帽 RUBBER COVER 2
12 放气嘴 AIR BLEEDER 2
13 接头 CONNECTOR 2
14 O 形圈 16*2.4 O-RING 16*2.4 2
15 螺栓销 BOLT PIN 2
16 垫圈 10 WASHER 10 2
17 管接头 TUBE CONNECTOR 1
18 垫圈 WASHER 1
19 螺栓 BOLT 4
20 垫圈 20 WASHER 20 4
039 储气罐、制动阀、油水分离器 AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2922000054 罐体 AIR RESERVOIR 1 部件
2 4120000065 安全阀 SAFETY VALVE 1 部件
3 4120000742 轮胎充气阀 CHARGE VALVE FOR TIRE 1 部件
4 2901000006 垫圈 WASHER 2 软钢纸板
5 4120000066 791 手动放水阀 791-WATER DRAIN VALVE 1 部件
6 4030000311 螺塞 JB1000-M10*1-35 PLUG JB1000-M10*1-35 1
7 2923000014 垫圈 WASHER 1 软钢纸板
8 4120000084 油水分离器组合阀 ST-50G COMBINED VALVE FOR WATER SEPARATOR 1
9 4120000089 脚制动阀 XM-60 BRAKE CONTROL VALVE XM-60 1
040 加力泵总成 BRAKE BOOSTER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 油杯盖 OIL RESERVOIR COVER 2
2 过滤套 FILTER SLEEVE 2
3 油杯体 OIL RESERVOIR 2
4 O 形圈 40*3.1 O-RING 40*3.1 2
5 放气嘴 AIR BLEEDER 2
6 接头 CONNECTOR 2
7 管接头 FITTING 2
8 垫圈 WASHER 4
9 密封圈 SEALING WASHER 2
10 螺栓 M10*20-Ep·Zn BOLT M10*20-Ep·Zn 8
11 垫圈 10 LOCK WASHER 10 8
12 支架 BRACKET 2
13 垫圈 10 WASHER 10 8
14 螺母 M10 NUT M10 4
15 制动总泵 BRAKE MAIN PUMP 2
16 推杆 PUSH ROD 2
17 螺母 M12*1.5 NUT M12*1.5 2
18 弹簧 SPRING 2
19 活塞 PISTON 2
20 YX 形密封圈 YX-RING SEAL 2
21 加力缸 BOOSTING TANK 2
22 垫圈 WASHER 4
23 螺栓 BOLT 2
24 垫圈 8 WASHER 8 12
25 螺栓 M8*16 BOLT M8*16 12
041 驻车制动系统 PARKING BRAKE SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4130000055 气压信号灯开关 HFF-3757002 SWITCH HFF-3757002 1
2 2901000005 垫圈 WASHER 1 软钢纸板
3 2923000773 电磁阀出气管 PIPE 1 部件
4 2923000012 接头体 CONNECTOR 2 35
5 4120000759 制动电磁阀 LG23-DCF BRAKE VALVE LG23-DCF 1
6 2923000013 电磁阀进气管 PIPE 1 部件
7 4120000506 驻车制动气室 AIR RESERVOIR 1 部件
8 2923000015 三通块 THREE-WAY PIPE 1 部件
9 4011000339 螺栓 JB999-M14*1.5*28-35 BOLT JB999-M14*1.5*28-35 1
10 2923000003 垫圈 WASHER 2 软钢纸板
11 2923000767 支架 BRACKET 1 部件
12 4011000480 螺栓 GB16674-M20*40EpZn-8.8 BOLT GB16674-M20*40EpZn-8.8 2
13 4120000760 压力开关 LY-3720002 SWITCH LY-3720002 1
14 2923000014 垫圈 WASHER 3 软钢纸板
15 4011000283 螺栓 JB999-M10*1*18-35 BOLT JB999-M10*1*18-35 1
I 车架FRAME
042 前车架总成 FRONT FRAME——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2925000106 开槽螺母 SLOTTED NUT 1
2 4016000113 开口销 GB91-6.3*63EpZn-Q235A SPLIT PIN GB91-6.3*63EpZn-Q235A 1
3 2925000759 套 BUSH 1
4 4021000042 关节轴承 GB9163-GE60ES-2RS BEARING GB9163-GE60ES-2RS 2
5 2925000403 下铰接销 DOWN ARTICULATION PIN 1
6 4030000199 油杯 JB7940.2-90°M10*1 GREASE NIPPLE JB7940.2-90°M10*1 1
7 4040000001 垫圈 LGB001-12 WASHER LGB001-12 7
8 2925000401 盘 DISC 2
9 2925000402 盘 DISC 2
10 4011000197 螺栓 GB5783-M12*25EpZn-8.8 BOLT GB5783-M12*25EpZn-8.8 11
11 2925000404 上铰接销 UP ARTICULATION PIN 1
12 2925000029 通油螺栓 OIL BOLT 3
13 2925000030 垫片 SPACER 6
14 2925000409 油管 OIL TUBE 1
15 4011000186 螺栓 GB5782-M12*55EpZn-8.8 BOLT GB5782-M12*55EpZn-8.8 16
16 4015000026 垫圈 GB93-12-65Mn WASHER GB93-12-65Mn 20
17 4043000205 销轴 LGB301-60*125*235G-40Cr PIN LGB301-60*125*235G-40Cr 2
18 2925000135 走线胶套 RUBBER SLEEVE 4
19 4043000204 销轴 LGB301-65*122*235G-40Cr PIN LGB301-65*122*235G-40Cr 2
20 4030000065 油杯 JB7940.1-M10*1 GREASE NIPPLE JB7940.1-M10*1 8
21 4043000203 销轴 LGB301-60*95*170G-40Cr PIN LGB301-60*95*170G-40Cr 1
22 2925000417 前盖板 FRONT HOOD 1
23 4011000461 螺栓 GB16674-M8*16EpZn-8.8 BOLT GB16674-M8*16EpZn-8.8 4
24 4043000151 垫片 LGB303-60*120*1 SPACER LGB303-60*120*1 4
25 2925000111 卡板 PLATE 2
26 2925000112 卡板 PLATE 2
27 2925000406 右注油管 OIL TUBE(RIGHT) 1
28 2925000407 左注油管 OIL TUBE(LEFT) 1
29 2925000408 前转向销 FRONT PIN OF STEERING CYLINDER 2
30 4043000197 垫片 LGB303-65*140*1 SPACER LGB303-65*140*1 2
31 4043000198 垫片 LGB303-65*140*2 SPACER LGB303-65*140*2 2
32 4014000024 螺钉 GB818-M6*10EpZn-4.8 SCREW GB818-M6*10EpZn-4.8 6
33 4015000035 垫圈 GB93-6-65Mn WASHER GB93-6-65Mn 6
34 2925000031 管夹 PIPE CLIP 3
35 2924000856 前车架 FRONT FRAME 1
043 后车架总成 REAR FRAME——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2925000029 通油螺栓 OIL BOLT 2
2 2925000030 垫片 SPACER 4
3 2927000105 调整垫片 ADJUST SPACER 2
4 2927000106 调整垫片 ADJUST SPACER 2
5 2927000107 调整垫片 ADJUST SPACER 2
6 2927000783 套 BUSH 2
7 4043000202 销轴 LGB301-50d9*62R*120G-40Cr PIN LGB301-50d9*62R*120G-40Cr 2
8 2927000003 走线胶套 RUBBER SLEEVE 2
9 4030000065 油杯 JB7940.1-M10*1 GREASE NIPPLE JB7940.1-M10*1 4
10 2927000784 副车架 OSCILLATING FRAME 1
11 2927000756 盖板 HOOD 1
12 2927000779 橡胶套 RUBBER BUSH 2
13 4011000461 螺栓 GB16674-M8*16EpZn-8.8 BOLT GB16674-M8*16EpZn-8.8 8
14 4016000040 开口销 GB91-6.3*50EpZn-Q235A SPLIT PIN GB91-6.3*50EpZn-Q235A 2
15 4016000136 销轴 GB882-B30*75EpZn-35 PIN GB882-B30*75EpZn-35 2
16 4015000119 垫圈 GB97.1-30EpZn-300HV WASHER GB97.1-30EpZn-300HV 2
17 2927000793 车架固定连杆 MOUNT BAR 1
18 2927000755 走线胶套 RUBBER SLEEVE 1
19 2927000763 盖板 HOOD 1
20 4040000001 垫圈 LGB001-12 WASHER LGB001-12 2
21 4011000197 螺栓 GB5783-M12*25EpZn-8.8 BOLT GB5783-M12*25EpZn-8.8 6
22 2925000111 卡板 PLATE 2
23 2925000112 卡板 PLATE 2
24 4015000026 垫圈 GB93-12-65Mn WASHER GB93-12-65Mn 4
25 2927000797 后转向销 REAR PIN OF STEERING CYLINDER 2
26 2927000775 后输油管 REAR OIL TUBE 1
27 2927000777 前输油管 FRONT OIL TUBE 1
28 2925000031 管夹 PIPE CLIP 2
29 4014000024 螺钉 GB818-M6*10EpZn-4.8 SCREW GB818-M6*10EpZn-4.8 4
30 4015000035 垫圈 GB93-6-65Mn WASHER GB93-6-65Mn 4
31 2926000837 后车架 REAR FRAME 1
044 配重铁总成 COUNTER WEIGHT——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2928000402 平衡铁 COUNTER WEIGHT 1 HT100
2 4011000120 螺栓 GB5785-M30*2*215-8.8 BOLT GB5785-M30*2*215-8.8 4
3 4013000064 螺母 GB889.2-M30*2-8 NUT GB889.2-M30*2-8 4
4 2928000754 牵引销 TRACTIVE PIN 1 部件
J 驾驶室CAB GROUP
045 驾驶室总成 CAB GROUP——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4190000157 驾驶室 LG953E(CD) CAB GROUP LG953E(CD) 1 部件
046 仪表盘总成 PANEL ASS’M——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2937000782 仪表盘总成 Y938KM PANELY938KM 1
047 座椅支架总成 SEAT ASSEMBLY——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4190000072 座椅 CS-B DRIVER SEAT CS-B 1 部件
2 4015000072 垫圈 GB97.1-8EpZn-300HV WASHER 8
3 4011000137 螺栓 GB16674-M12*20EpZn-8.8 BOLT GB16674-M12*20EpZn-8.8 4
4 4011000105 螺栓 GB5783-M8*20EpZn-8.8 BOLT GB5783-M8*20EpZn-8.8 4
5 2930000003 盖板 COVER 1 Q235A
6 2930000002 座椅支架 BRAKET 1 部件
7 4011000458 螺栓 GB16674-M8*20Ep.Zn-8.8 BOLT GB16674-M8*20Ep.Zn-8.8 8
8 2930000004 槽钢 SUPPORT 2 Q235A
K 覆盖件系统COVER SYSTEM
048 发动机罩总成 HOOD OF DIESEL ENGINE ASSEMBLY——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2933001095 发动机罩 HOOD OF DIESEL ENGINE 1
049 左台架总成 LEFT BENCH GROUP——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2120900921 前扶手 FRONT HANDRAIL 1
2 2934000870 左台架 LEFT BENCH 1
3 4013000011 螺母 GB6170-M12EpZn-8 NUT GB6170-M12EpZn-8 2
4 4011000560 螺栓 GB16674-M12*25EpZn-8.8 BOLT GB16674-M12*25EpZn-8.8 6
5 2120900030 左支承架 LEFT SUPPORT FRAME 1
6 4011000137 螺栓 GB16674-M12*20EpZn-8.8 BOLT GB16674-M12*20EpZn-8.8 4
050 右台架总成 RIGHT BENCH GROUP——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2120900921 前扶手 FRONT HANDRAIL 1
2 2934000851 右台架 RIGHT BENCH 1
3 4013000011 螺母 GB6170-M12 EpZn-8 NUT GB6170-M12 EpZn-8 2
4 4011000560 螺栓 GB16674-M12*25EpZn-8.8 BOLT GB16674-M12*25EpZn-8.8 6
5 2120900056 右支承架 RIGHT SUPPORT FRAME 1
6 4011000137 螺栓 GB16674-M12*20EpZn-8.8 BOLT GB16674-M12*20EpZn-8.8 4
051 左、右灯架 LEFT RIGHT LAMP FRAME——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4011000479 螺栓 GB16674-M12*30-Ep.Zn-8.8 BOLT GB16674-M12*30-Ep.Zn-8.8 6
2 2120900532 左灯架 LEFT BRACKET OF LAMP 1
3 2120900533 右灯架 RIGHT BRACKET OF LAMP 1
4 4011000474 螺栓 GB16674-M10*25-Ep.Zn-8.8 BOLT GB16674-M12*30-Ep.Zn-8.8 6
5 4130000205 前右组合灯 LFRD-24V RIGHT FRONT ASSEMBLED LAMP LFRD-24V 1
6 螺钉 SCREW 8 灯上自带
7 4130000204 前左组合灯 LFLD-24V LEFT FRONT ASSEMBLED LAMP LFLD-24V 1
052 左、右前挡泥瓦 LEFT RIGHT FRONT FENDER——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2120900133 左前挡泥瓦 LEFT FRONT FENDER 1
2 4011000560 螺栓 GB16674-M12*25Ep·Zn-8.8 BOLT GB16674-M12*25Ep·Zn-8.8 6
3 2925000062 支撑板 PLATE 1
4 4011000474 螺栓 GB16674-M10*25Ep·Zn-8.8 BOLT GB16674-M10*25Ep·Zn-8.8 12
5 2925000042 垫圈 WASHER 4
6 2925000068 支撑板 PLATE 1
7 2925000063 橡胶板 RUBBER FENDER 2
8 2120900138 右前挡泥瓦 RIGHT FRONT FENDER 1
053 电瓶箱总成 BATTERY CASE ASSEMBLY——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 2934000931 右电瓶箱 RIGHT BATTARY BOX 1
2 2934000206 后转向灯罩 LAMP BOX 2
3 4011000474 螺栓 GB16674-M8*16-EpZn-8.8 BOLT GB16674-M8*16-EpZn-8.8 4
4 2934000909 拉杆 LINK ASSEM 2
5 4015000168 垫圈 GB97.1-12Ep.Zn-300HV WASHER GB97.1-12EpZn-300HV 4
6 4016000035 开口销 GB91-4*20-EpZn-Q235A SPLIT PIN GB91-4*20-EpZn-Q235A 2
7 2934000911 锁紧角钢 LOCKING ANGLE BAR 2
8 2934000912 锁紧螺杆 CLAMP BOLT 4
9 2934000908 侧胶垫 RUBBER PAD 4
10 2934000910 橡胶塞 RUBBER PLUG 4
11 4011000150 螺栓 GB16674-M16*35-EpZn-8.8 BOLT GB16674-M16*35-EpZn-8.8 8
12 2934000907 左电瓶箱 LEFT BATTARY BOX 1
13 2934000013 下胶垫 RUBBER PAD 4
14 4014000023 螺钉 GB818-M5*10-EpZn-4.8 SCREW GB818-M5*10-EpZn-4.8 10
15 4015000110 垫圈 GB97.1-5EpZn-300HV WASHER GB97.1-5EpZn-300HV 10
16 4190000025 扣锁 NBXS1013 LOCK NBXS1013 2
17 4013000033 螺母 GB6170-M8EpZn-8 NUT GB6170-M8EpZn-8 4
18 2934000033 板 PLATE 2
19 4015000036 垫圈 GB93-8-65Mn WASHER GB93-8-65Mn 4
20 4015000072 垫圈 GB97.1-8EpZn-300HV WASHER GB97.1-8EpZn-300HV 4
L 空调系统AIR CONDITIONER SYSTEM
054 空调系统 AIR CONDITIONER SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4120000075 胶管夹箍 Q/ZB251-1/2” CLAMP Q/ZB251-1/2” 4 部件
2 4120000049 胶管 JB8406-B16X2600 RUBBER TUBE JB8406-B16X2600 1 耐油橡胶
3 4120000119 胶管 JB8406-B16X2300 RUBBER TUBE JB8406-B16X2300 1 耐油橡胶
4 4013000007 螺母 GB6170-M10EpZn-8 NUT GB6170-M10EpZn-8 8
5 4015000162 垫圈 GB97.1-10EpZn-300HV LOCK WASHER GB97.1-10EpZn-300HV 8
6 4015000025 垫圈 GB93-10-65Mn LOCK WASHER GB93-10-65Mn 8
7 2935000811 托板 SUPPORT PLATE 2 Q235A
8 4011000085 螺栓 GB5783-M10*35EpZn-8.8 BOLT GB5783-M10*35EpZn-8.8 8
9 2935000781 压缩机支架 COMPRESSOR SUPPORT 1 部件
10 4011000474 螺栓 GB16674-M10*25EpZn-8.8 BOLT GB16674-M10*25EpZn-8.8 8
11 4013000007 螺母 GB6170-M10EpZn-8 NUT GB6170-M10EpZn-8 4
12 2935000788 储液罐支架 DRYER BEARING 1 Q235A
13 4190000472 空调 CD30L17 AIR CONDITIONER CD30L17 1 部件
14 2935000780 前支板 FRONT SUPPORTING PLATE 1
15 2935000779 后支板 REAR SUPPORTING PLATE 1
M 电气系统ELECTRIC SYSTEM
055 电气系统 ELECTRIC SYSTEM——LG938 WHEEL LOADER PARTS CATALOG
序号 代号 名称 数量 备注
KEY PART NO. DESCRIPTION QTY REMARKS
1 4130000204 前左组合灯 LFLD-24V LEFT FRONT HEAD LAMP 1
2 4130000205 前右组合灯 LFRD-24V RIGHT FRONT HEAD LAMP 1
3 4014000024 螺钉 GB818-M6*10EpZn-4.8 SCREW GB818-M6*10EpZn-4.8 2
4 4015000207 垫圈 GB97.1-6EpZn-300HV WASHER GB97.1-6EpZn-300HV 6
5 2937000776 右操纵箱线束总成 RIGHT STEERING WIRING HARNESS 1 部件
6 4130000211 后大灯 LRD-24V REAR LARGE LAMP LRD-24V 2
7 4014000026 螺钉 GB818-M6*16EpZn-4.8 SCREW GB818-M6*16EpZn-4.8 4
8 2937000404 后罩线束 COVER HARNESS 1 部件
9 2937000405 蓄电池接地线 EARTH WIRE 1 部件
10 4130000213 后尾灯 LRTD-24V REAR LAMP LRTD-24V 2
11 2937000407 启动马达线 LINE FROM SWITCH TO MOTOR 1 部件
12 4130000121 倒车蜂鸣器 KSHM-12F4 ANNUNCIATOR KSHM-12F4 1
13 4011000461 螺栓 GB16674-M8*16EpZn-8.8 BOLT GB16674-M8*16EpZn-8.8 15
14 4130000057 蓄电池 6-QW-120B BATTERY 6-QW-120B 2
15 4130000005 蓄电池继电器 DK2312A MAIN SWITCH OF POWER SOURCE 1
16 2937000406 蓄电池串联线 STORAGE BATTERY WIRE 1 部件
17 2937000779 后车架线束 BODY WIRING HARNESS 1 部件
18 4190000020 扎丝 LG13-ZS4*250 BINDING WIRE 60
19 4130000011 中间继电器 JD2914 MIDDLE RELAY JD2914 5
20 4014000048 螺钉 GB818-M5*12EpZn-4.8 SCREW GB818-M5*12EpZn-4.8 5
21 4015000110 垫圈 GB97.1-5EpZn-300HV WASHER GB97.1-5EpZn-300HV 5
22 4014000087 螺钉 GB818-M4*16EpZn-4.8 SCREW GB818-M4*16EpZn-4.8 14
23 4015000135 垫圈 GB97.1-4EpZn-300HV WASHER GB97.1-4EpZn-300HV 14
24 2937000781 前车架线束 BODY WIRING HARNESS 1 部件
25 2937000782 仪表盘总成 Y938KM PANEL Y938KM 1 部件
26 2935000002 管夹 PIPE NIP 5 部件
27 2937000783 快换装置线束 RAPIDNESS DEVICE WIRING HARNESS 1 部件
28 4130000031 倒车蜂鸣器 FM211 ANNUNCIATOR FM211 1
29 2937000784 自动找平装置线束 SELFLEVELING DEVICE WIRING HARNESS 1 部件
30 4130000010 接近开关 J7-D10B1 PROXIMITY SWITCH 2
31 4130000009 双音盆形喇叭 DL125-24V ELECTRIC HORN DL125-24V 1
