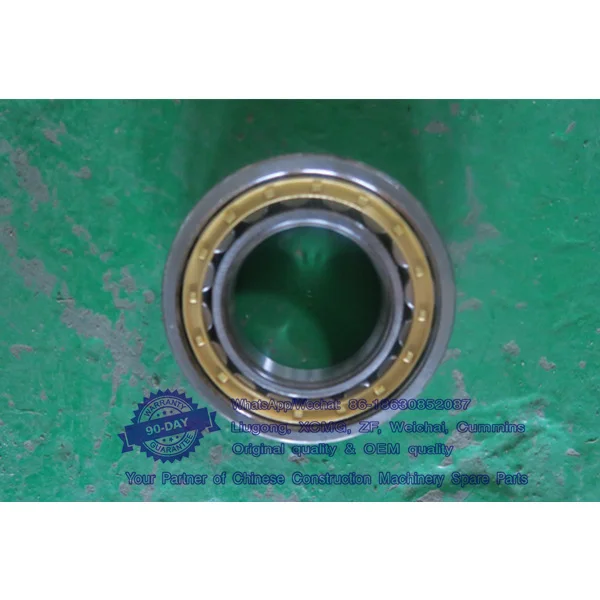

ZF 4WG200 4WG-200 WG180 Ball bearing GB/T276-1994
Product Specification:
Part Name: ZF 4WG200 4WG-200 WG180 Ball bearing GB/T276-1994
Part Number/OE Number: GB/T276-1994
Application Model: For ZF 4WG200 4WG-200 WG180
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: ZF 4WG200 4WG-200 WG180 Ball bearing GB/T276-1994 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Full Range of spare parts for 4WG200 4WG-200 WG180, Whatsapp 86-18630852087
Related Parts:
Transmission assembly 6WG180 Spare Parts Catalog for Changlin PY220H PY220C-5
Parts List NO.4644 006189
001 4166 032变矩器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4166 330 931H 罩壳 Cover 1
060 0636 010 233 螺栓 Bolt 30
070 0630 001 012 垫圈 Washer 30
080 4166 330 227 纸垫 Cushion 1
200 4166 330 126 涡轮法兰 Turbine Flange 1
210 0636 015 110 螺栓 Blot 16
220 4166 330 129 垫圈 Washer 1
240 0750 116 034 球轴承 Ball Bearing 1
270 0635 290 050 轴向垫圈 Axial Washer 1
275 0635 290 041 轴向垫圈 Axial Washer 1
280 0635 290 054 轴用垫圈 Axial Washer 1
285 0635 290 058 箱体垫圈 Case Washer 1
290 0635 302 018 滚柱推力轴承 Roller Bearing 1
300 0735 320 805 滚柱推力轴承 Roller Bearing 1
320 4166 330 127 法兰(泵轮) Flange 1
330 4166 330 229 纸垫 Cushion 1
340 0636 102 010 螺栓 Bolt 12
350 0630 003 006 垫圈 Washer 12
500 4166 332 251 泵轮 ZFW320-16/1.0.0 Pump Pulley 1
510 4166 332 242 涡轮 ZFW320-16/0.1.0 Turbine 1
520 4166 332 810 导轮 ZFW320-16/0.0.4(1) Idler Pulley 1
002 4644 101箱体部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 301 305 箱体(500) 2PTO/A=104 Case 1
030 0636 302 027 H 螺塞 Screw Plug 1
032 0634 304 275 H O 型圈 O ring 1
040 0730 365 867 H 铭牌 Nameplate 1
050 0631 311 009 标牌铆钉 3×5 Scutcheon Rivet 4
060 0636 305 007 H 螺塞 Screw PLug 1
070 0634 306 522 H O 型圈 O ring 1
080 4644 301 007 盖板 Cover Board 1
090 4644 301 192 盖板 Cover Board 1
100 0636 015 278 螺栓 M8×16 Blot 2
110 0630 001 012 垫圈 Washer 2
120 4466 351 081 密封罩 Sealed Cowling 2
140 0634 801 098 紫铜垫圈 Copper Washer 1
150 0636 305 023 H 螺塞 Screw Plug 1
410 0637 510 206 H 螺塞 Screw Plug 2
414 0634 304 275 H O 型圈 O ring 2
530 0750 131 027 通气帽 Abat-vent 1
535 0501 131 028 过滤件 Transition 1
780 0636 304 020 吊环 M20 Lifting Eye 2
003 4644102输入部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 302 188 涡轮轴 Turbine Axle 1
012 0631 329 267 弹性圆柱销 Spring-type straight pins 1
014 0631 329 124 弹性圆柱销 Spring-type straight pins 1
020 0750 116 139 球轴承 Ball Bearing 1
030 0769 120 427 调整垫片 Adjusting Shim 1
040 0630 501 031 H 弹性挡圈 Circlip 1
050 4644 302 016 齿轮(输入) Gear 1
060 0750 118 200 滚柱轴承 Roller Bearing 1
070 0734 317 252 搭扣密封环 Joint Ring 1
080 4644 302 250 配油法兰 Flange 1
090 4644 302 211 纸垫 Paper Gasket 1
100 4642 301 136 泵轮轴承座 Bearing Seat 1
110 4644 301 262 纸垫 Paper Gasket 1
120 0636 015 092 螺栓 M8×28 Bolt 8
130 0734 401 078 搭扣密封环 Joint Ring 1
140 0735 298 027 滚针轴承Needle Roller Bearing 1
150 0750 111 231 轴用密封圈 Joint Ring 1
160 4644 311 893 辅助驱动轴 Actuating Shaft 1
170 0634 402 025 H 搭扣密封环 Joint Ring 1
180 4644 301 265 纸垫 Paper Gasket 1
184 0501 208 765 齿轮泵(Q=86.5L) Gear Pump 1
186 0750 116 104 球轴承 WTB Ball Bearing 1
190 0631 501 514 键 Key 1
194 0750 116 104 球轴承 WTB Ball Bearing 1
200 0636 010 111 螺栓 Bolt 4
210 0636 010 123 螺栓 Bolt 4
220 0630 501 024 H 轴用挡圈 Locking Ring 2
004 4644 103输出部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 303 216 输出轴 Output Shaft 1
020 4644 303 226 输出齿轮 Output Gear 1
030 0635 416 285 滚柱轴承 Roller Bearing 1
034 1204 308 062 调整垫片 Adjusting Shim 1
040 4620 303 247 压板 Plate 2
050 0636 015 127 螺栓 Bolt 4
060 1269 302 164 螺栓锁片 Locking Plate 2
070 0750 111 116 轴用密封圈 Joint Ring 2
080 0750 116 134 球轴承 Ball Bearing 1
090 0630 502 048 H 孔用挡圈 Locking Ring 3
100 0769 120 338 调整垫片 Adjusting Shim 1
110 0730 062 296 轴套 Shaft Sleeve 1
140 4644 303 815 输出法兰 Output Flange 1
005 4644 106 操纵阀部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4642 306 050 下隔板 Bottom Plate 1
020 4644 306 464 密封垫 Gasket 1
024 4644 306 466 密封垫 Gasket 1
030 4642 306 156 输油板 Plate 1
050 4642 306 089 节流嘴 Flow Nipple 1
055 4642 306 167 节流嘴 Flow Nipple 1
060 0635 460 027 钢球Ф 16 Steel Ball 2
070 0732 041 226 弹簧 Spring 2
080 0636 101 031 螺栓 Bolt 3
100 0636 101 035 内六角螺钉 socket head cap screw 3
120 0636 101 032 内六角螺钉socket head cap screw 6
140 4642 306 163 上隔板 Upper Plate 1
150 4642 306 318 密封垫 Gasket 1
154 4642 306 320 密封垫 Gasket 1
160 0636 101 035 内六角螺钉 socket head cap screw 10
180 0636 101 124 内六角螺钉 socket head cap screw 6
260 0636 304 019 螺塞 Screw Plug 1
270 0634 801 152 紫铜垫圈 Copper Washer 1
280 0631 610 025 紧定螺钉 Holding Screw 1
290 0634 801 152 紫铜垫圈 Copper Washer 1
350 0636 304 019 螺塞 Screw Plug 1
360 0634 801 152 紫铜垫圈 Copper Washer 1
006 4644107转速表部件
位置号 零件号 名称及规格
NO. Part Name and Specification
090 0634 801 251 垫圈 Washer 1
100 0636 302 018 H 螺塞 Screw Plug 1
007 4644108 惰轮部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 308 618 惰轮轴Idler Wheel Shaft 1
020 0634 313 529 H O 型圈 O Ring 1
090 4644 308 560 惰轮 Idler Wheel 1
100 0636 104 146 螺栓 Bolt 1
110 0750 118 216 滚柱轴承 Roller Bearing 1
114 4644 330 229 垫圈 Washer 1
170 0630 362 824 H 闷盖 Cover 1
008 4644 109停车制动器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 0501 003 819 制动组件 Brake Assembly 1
100 4644 309 002 制动鼓轮 Brake Drum 1
110 4644 309 001 停车制动器法兰 Flange 1
140 0636 015 166 螺栓 Bolt 8
150 0630 001 014 垫圈 Washer 8
230 4644 309 066 垫圈 Washer 1
240 0730 107 676 H 垫圈 Washer 1
244 0630 101 014 垫圈 Washer 2
248 0636 010 159 螺栓 Bolt 1
250 0636 015 115 螺栓 Bolt 1
254 0630 503 016 H 止动环 Snap Ring 1
260 0634 306 017 H O 型圈 O Ring 1
270 0634 306 024 H O 型圈 O Ring 1
009 4644120压力阀部作
位置号 零件号 名称及规格
NO. Part Name and Specification
710 0635 460 029 钢球 Steel Ball 1
720 0732 041 352 压力弹簧 Compression Spring 1
730 4644 320 042 阀套 Valve Barrel 1
740 4644 320 034 阀芯 Spool 1
750 0732 042 251 压力弹簧 Compression Spring 1
760 0630 001 017 垫圈 Washer 1
010 4644 121 吸油管部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 221 895 H 吸油管组件 Suction Pipe Assembly 1
020 4644 221 821 吸油滤组件 Suction Filter Assembly 1
030 4644 321 244 纸垫 δ =0,8 Paper Gasket 2
050 0636 010 089 螺栓 Bolt 4
070 0634 801 050 紫铜垫圈 Copper Washer 20
080 0501 204 427 软管 Flexible Pipe 1
100 0501 204 674 软管 Flexible Pipe 1
110 0501 204 523 软管 Flexible Pipe 1
120 0501 204 422 软管 Flexible Pipe 1
130 0501 204 427 软管 Flexible Pipe 1
140 0501 204 427 软管 Flexible Pipe 1
170 0637 842 509 H 管接头 Piple Joint 4
250 0737 835 153 空心螺栓 Hollow Bolt 8
011 4644 125传感器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
014 0634 801 155 组合密封垫圈 Gasket Assembly 3
300 0636 302 004 螺塞 Screw Plug 3
012 4644130发动机连接部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4644 330 144 连接外壳 Crust 1
030 0636 015 243 螺栓 Bolt 12
040 0631 329 163 弹性圆柱销 Spring-type straight pins 2
044 0631 329 069 弹性圆柱销 Spring-type straight pins 2
070 4644 330 216 膜片 Diaphragm 3
080 0636 610 065 螺柱 Stud 4
082 0637 006 022 螺母 Nut 4
084 0630 101 014 垫圈 Washer 4
100 0636 015 120 螺栓 Bolt 12
150 4644 330 834 H 罩法兰 Flange 1
154 4644 330 835 H 纸垫 Paper Gasket 1
260 4166 330 123 垫圈 Washer 1
270 0634 313 260 H O 型圈 O Ring 1
280 0630 502 015 孔用挡圈 Locking Ring 1
300 0636 010 460 螺栓 Bolt 2
514 4644 301 806 隔圈 Spaceband 4
516 4644 330 228 隔圈 Spaceband 1
518 0769 120 527 垫圈 Washer 1
013 4644131加油管部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4642 231 005 加油管组件 Oil Filling Pipe 1
030 4642 331 216 纸垫 Paper Gasket 3
040 0636 010 089 螺栓 Bolt 2
060 4644 231 100 油标尺组件 Oil Gauge Assembly 1
080 4642 331 056 挡板 Baffle 1
130 4644 301 016 盖板 Cover Board 1
150 0636 015 289 螺栓 Bolt 2
160 0636 305 016 H 螺塞 AM22×1,5 DIN7604 Screw Plug 1
170 0634 801 074 垫圈 Washer 1
014 4644138滤油器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 0750 131 053 H 旋装滤油器 Filter 1
015 4644 151 KV+K1离合器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
012 4644 351 076 轴(151) Axes 1
040 0634 313 536 H O 型圈 O Ring 1
050 0734 401 106 搭扣密封环 Joint Ring 3
060 0636 610 014 螺柱 Stud 3
070 0637 006 018 螺母 Nut 3
080 0769 120 468 调整垫片 Adjusting Shim 1
090 4644 303 529 止动垫片 Stop Ring 1
100 4644 308 622 齿轮(KV) Gear 1
110 0730 150 773 承磨垫 DUP Antifriction Washer 1
130 0750 119 100 滚子组 Roller 1
140 4644 308 071 承压板 Plate 2
150 4644 351 070 活塞 Piston 2
160 0750 112 139 异形密封环 Special Seal Ring 2
170 4644 351 094 止动片 Stop Ring 1
174 4642 308 555 止动片 Stop Ring 1
200 0750 112 140 异形密封环 Special Seal Ring 2
220 0732 041 183 压力弹簧 Compression Spring 2
230 4642 308 083 导向环 Gudie Ring 4
240 0630 531 346 H 挡圈 Holding Ring 2
250 4642 308 084 导向环 Guide Ring 2
260 0635 303 203 滚针轴承 Needle Bearing 1
270 0730 513 610 弹性挡圈 Circlip 1
280 0635 303 205 滚针轴承 Needle Bearing 1
290 0730 513 611 弹性挡圈 Circlip 1
300 0769 124 126 弹性挡圈 Circlip 2
310 0730 150 779 承磨垫 Antifriction Washer 1
320 4644 351 010 齿轮(K1) Gear 1
324 0630 502 037 孔用挡圈 Locking Ring 2
330 0769 120 556 调整垫片 Adjusting Shim 1
340 0735 358 132 滚柱圈 Roller 1
350 0501 308 830 挡圈 Holding Ring 2
360 0750 116 100 球轴承 Ball Bearing 1
390 4644 251 042 离合器外壳 Clutch Shell 1
420 0501 309 330 外摩擦片 External Friction Plate 12
432 4644 308 329 内摩擦片 Inner Friction Plate 9
434 4644 308 330 内摩擦片 Inner Friction Plate 1
436 0769 129 022 内摩擦片 Inner Friction Plate 1
440 0501 309 330 外摩擦片 External Friction Plate 8
450 4644 308 329 内摩擦片 Inner Friction Plate 4
452 4644 308 330 内摩擦片 Inner Friction Plate 2
454 0769 129 022 内摩擦片 Inner Friction Plate 1
016 4644 152KR+K2离合器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
012 4644 352 062 轴(KR.K2) Axes 1
040 0634 313 536 H O 型圈 O Ring 1
050 0734 401 106 搭扣密封环 Joint Ring 3
060 0636 610 014 螺柱 Stud 3
070 0637 006 018 螺母 Nut 3
080 0769 120 468 调整垫片 Adjusting Shim 1
084 0730 150 759 承磨垫 DUP Antifriction Washer 1
090 4644 303 529 止动垫片 Stop Ring 1
100 4644 308 622 齿轮(KV Gear 1
110 4644 308 265 止动垫片 Stop Ring 2
114 0730 150 773 承磨垫 DUP Antifriction Washer 1
130 0750 119 100 滚子组 Roller 1
138 4644 308 266 垫圈 Washer 1
140 4644 308 071 承压板 Plate 2
150 4644 351 070 活塞 Piston 2
160 0750 112 139 异形密封环 Special Seal Ring 2
170 4644 351 094 止动片 Stop Ring 1
174 4642 308 555 止动片 Stip Ring 1
200 0750 112 140 异形密封环 Special Seal Ring 2
220 0732 041 183 压力弹簧 Compression Spring 2
230 4642 308 083 导向环 Gudie Ring 4
240 0630 531 346 H 挡圈 Holding Ring 2
250 4642 308 084 导向环 Guide Ring 2
260 0635 303 203 滚针轴承 Needle Bearing 1
270 0730 513 610 弹性挡圈 Circle 1
280 0635 303 205 滚针轴承 Needle Bearing 1
290 0730 513 611 弹性挡圈 Circle 1
300 0769 124 126 弹性挡圈 Circle 2
310 0730 150 779 承磨垫 DUP Antifriction Washer 1
320 4644 252 017 齿轮(K2) Gear 1
360 0750 115 211 滚柱轴承 Roller Bearing 1
370 0501 308 830 挡圈 Holding Ring 3
390 4644 252 087 离合器外壳 Clutch Shell 1
420 0501 309 330 外摩擦片 External Friction Plate 12
432 4644 308 329 内摩擦片 Inner Friction Plate 9
434 4644 308 330 内摩擦片 Inner Friction Plate 1
436 0769 129 022 内摩擦片 Inner Friction Plate 1
440 0501 309 330 外摩擦片 External Friction Plate 8
450 4644 308 329 内摩擦片 Inner Friction Plate 4
452 4644 308 330 内摩擦片 Inner Friction Plate 2
456 0769 129 022 内摩擦片 Inner Friction Plate 1
017 4644153K3+K4离合器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
012 4644 353 058 轴(153) Axes 1
040 0634 313 536 H O 型圈 O Ring 1
050 0734 401 106 搭扣密封环 Joint Ring 3
060 0636 610 014 螺柱 Stud 2
070 0637 006 018 螺母 Nut 2
080 0769 120 468 调整垫片 Adjusting Shim 1
084 0730 150 759 承磨垫 DUP Antifriction Washer 1
090 4644 303 534 止动垫片 Stop Ring 1
100 4644 308 163 齿轮(K4) Gear 1
110 0730 150 777 承磨垫 DUP Antifriction Washer 1
130 0735 358 069 滚针轴承 Needle Bearing 1
140 4642 308 185 承压板 Plate 2
150 4644 353 051 活塞 Piston 2
160 0750 112 141 异形密封环 Special Seal Ring 2
170 4644 351 094 止动片 Stop Ring 1
174 4642 308 555 止动片 Stop Ring 1
200 0750 112 140 异形密封环 Special Seal Ring 2
220 0732 041 183 压力弹簧 Compression Spring 2
230 4642 308 083 导向环 Guide Ring 4
240 0630 531 346 H 挡圈 Holding Ring 2
250 4642 308 084 导向环 Guide Ring 2
260 0750 115 182 滚针轴承 Needle Bearing 1
270 0730 513 610 弹性挡圈 Circlip 1
280 0635 303 204 滚针轴承 Needle Bearing 1
290 0730 513 611 弹性挡圈 Circlip 1
300 0769 124 115 弹性挡圈 Circlip 2
310 0730 150 779 承磨垫 DUP Antifriction Washer 1
312 0730 109 643 垫片 Shim 1
320 4644 308 859 H 齿轮(K3) Gear 1
340 0750 115 109 滚针组 Roller Pin 1
360 0750 119 048 滚柱 Roller 12
390 4644 253 045 离合器外壳 Clutch Shell 1
420 0501 309 329 外摩擦片 External Friction Plate 10
430 4642 308 330 内摩擦片Inner Friction Plate 1
432 4642 308 332 内摩擦片 Inner Friction Plate 6
434 4642 308 331 内摩擦片 Inner Frcition Plate 1
436 0769 129 011 内摩擦片 Inner Friction Plate 1
440 0501 309 329 外摩擦片 External Friction Plate 9
450 4642 308 330 内摩擦片 Inner Friction Plate 4
452 4642 308 332 内摩擦片 Inner Friction Plate 2
454 4642 308 331 内摩擦片 Inner Friction Plate 1
456 0769 129 011 内摩擦片 Inner Friction Plate 1
018 4644154取力器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
020 4644 311 002 取力器轴Power Take-off shaft 1
060 0750 116 259 球轴承 Ball Bearing 1
070 0630 503 011 H 轴用弹性挡圈 Circlips For Shaft 2
080 0630 501 033 H 轴用挡圈 Circlips For Shaft 1
100 4644 311 214 纸垫 Paper Gasket 1
110 0636 015 077 螺栓 Bolt 11
120 4644 311 820 输出箱体轮毂 Hub 1
019 4644155取力器部件
位置号 零件号 名称及规格
NO. Part Name and Specification
100 4644 301 024 闷盖 Cover 1
110 4644 311 209 纸垫 Paper Gasket 1
120 0636 015 278 螺栓 Bolt 8
160 0636 305 007 H 螺塞 Screw Plug 2
170 0634 801 038 垫圈 Washer 2
020 4644159操纵阀部件
位置号 零件号 名称及规格
NO. Part Name and Specification
010 4642 306 152 阀体 Valve 1
020 4620 306 248 锁片 Lock Plate 1
030 0732 040 838 弹簧 Spring 1
040 4620 306 245 阀芯 Spool 1
050 0732 040 837 弹簧 Spring 1
060 0730 061 778 隔套 Distance Sleeve 1
070 0769 120 747 垫片 Shim 6
080 4620 306 247 衬套 Bush 1
090 4642 306 094 阀芯 Spool 1
100 0732 041 254 弹簧 Spring 1
110 4620 306 252 挡销 Backing Pin 1
120 0634 303 118 H O 形圈 O Ring 1
130 4620 306 413 阀芯 Spool 1
140 0732 041 390 弹簧 Spring 1
150 4620 306 414 阀芯 Spool 1
160 4644 306 549 挡销 Backing Pin 1
170 4644 306 241 固定板 Retaining Plate 1
180 4620 306 255 阀芯 Spool 1
190 0732 041 154 弹簧 Spring 1
200 0732 041 254 弹簧 Spring 1
210 4642 306 093 阀芯 Spool 1
220 4620 306 252 挡销 Backing Pin 1
230 0634 303 118 H O 形圈 O Ring 1
240 4642 306 049 锁片 Lock Plate 1
250 4644 306 549 挡销 Backing Pin 1
260 0732 041 254 弹簧 Spring 1
270 4642 306 095 阀芯 Spool 1
280 0732 041 254 弹簧 Spring 1
290 4642 306 096 阀芯 Spool 1
300 4620 306 252 挡销 Backing Pin 1
310 0634 303 118 H O 形圈 O Ring 1
320 4620 306 415 盖 Cover 1
330 4620 306 479 纸垫 Paper Gasket 1
340 0636 015 244 六角头螺栓 Hexagon Head Bolt 11
350 0501 315 338 电磁阀 Solenoid valve 4
360 0636 101 129 内六角螺栓 Inner Hexagon Bolt 8
370 0630 305 012 弹簧垫圈 Spring Washer 8
380 4620 206 019 电缆组件 Cable Assembly 1
400 0636 404 299 开槽螺钉 Slotted Screw 4
410 0630 302 076 鞍型弹性垫圈 Saddle Spring Washer 4
460 4620 306 259 电磁阀罩壳 Solenoid valve Shell 1
470 0634 303 951 H O 形圈 O Ring 1
480 4620 306 241 弓夹 Cram Frame 1
490 0636 304 019 螺塞 Screw Plug 6
500 0634 801 152 紫铜垫圈 Copper Washer 6
